Neue Möglichkeiten für die automatische 3D-Inspektion

Diese Situation ändert sich nun mit der Einführung des Embedded-Vision-Systems In-­Sight 3D-L4000 vom Bildverarbeitungs­spezialisten Cognex. Diese Smart-Kamera ermöglicht es Ingenieuren, eine Reihe von Inline-Prüf-, Führ- und Messanwendungen an automatisierten Produktionslinien schnell und präzise auszuführen. Es bietet eine umfangreiche Suite echter 3D-Vision-Tools, die dank der vertrauten und robusten In-Sight Spreadsheet-Umgebung genauso einfach zu be­dienen sind wie die industrieerprobten 2D-Vision-­Tools von Cognex. Die patentierte Speckle-­freie blaue Laseroptik ist darüber hinaus eine Branchenneuheit, welche die Erfassung qualitativ hochwertiger 3D-Bilder ermöglicht.

Blaue Laseroptik sorgt für den Unterschied

Anwender von 3D-Bildverarbeitung kennen das Problem: Normalerweise haben 3D-Bildverarbeitungssysteme mit Speckle zu kämpfen – Lichteffekte, die auftreten, wenn das Laserlicht von der Oberfläche des Teils zurück zum Bildverarbeitungssystem gestreut wird. Speckle ist ein Problem in bestehenden 3D-Vision-Systemen, da es das Aussehen des Teils verändert und die Bildgenauigkeit verringert. Das System kann lediglich schätzen, wo sich der Laser befindet. Bislang ist es kaum einem 3D-System gelungen, Speckle zu beseitigen und damit ausreichend gute Bilder zu erzeugen, um zuverlässige Inspektionsanwendungen in 3D durchzuführen.

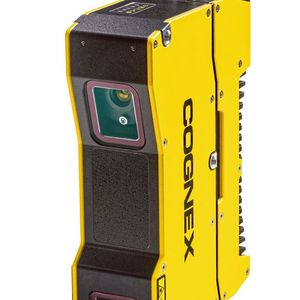

Im In-Sight 3D-L-4000 wird ein neuer, patentierter Laser im blauen Lichtbereich verwendet, der Speckle-freie Bilder in einer Auflösung von 2K liefert. Der Imager sieht eine klare Laserlinie, was zu einer höheren Genauigkeit der 3D-Bilder führt und somit die Qualität und Wiederholdbarkeit der Mess- und Prüfergebnisse massgeblich mitbestimmt. Ausser diesem technischen Fortschritt in der laserbasierten Bildverarbeitung liefert das System seine eigene Beleuchtung sowohl für 3D- als auch für 2D-Bilder, es kommt also ohne externe Lichtquelle aus.

Intelligente Verarbeitung auf echten 3D-Punktwolkenbildern

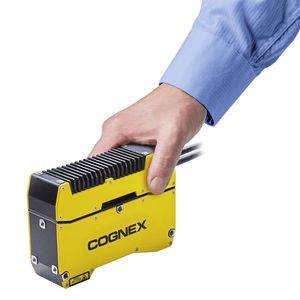

Bei den meisten «traditionellen» laserbasierten 3D-Vision-Systemen nimmt der Laserkopf ein Bild auf, das zur Verarbeitung an einen PC gesendet wird. Die Abhängigkeit von der PC-Programmierung macht 3D-Inspektionen nur für sehr komplexe Anwendungen kosten­effektiv. Das In-Sight 3D-L4000 hingegen hat seine Verarbeitungsleistung direkt in­tegriert. Dadurch können die Bildverarbeitungswerkzeuge echte 3D-Punktwolken­inspektionen durchführen, ohne dass ein exter­ner Controller oder eine PC-basierte Software eines Drittanbieters erforderlich ist. Der positive Nebeneffekt: Mit der Verarbeitung an Bord kann die Analyse der Bilder in kürzester Zeit durchgeführt werden.

In der Vergangenheit war die visuelle 3D-Inspektion schwer zu begreifen und zu nutzen. Die meisten existierenden Systeme verwandeln 3D-Daten in 2D-Bilder. Dabei wird die Höhe eines Punktes als Grauwert abgebildet. Zum Verständnis der Höhen­information verwendet man also eine Falschfarbendarstellung des gerasterten 3D-Bildes im 2D-Bild. In dieser Darstellung ist es sehr schwer, die Nuancen des 3D-Teils zu sehen und erfolgreich zu verarbeiten. Eine gängige Methode ist, einen Ausschnitt aus dem gerasterten 2D-Bild in ein 1D-Höhenprofil zu wandeln. Mit der neuen Technologie, die im 3D-L4000 zum Einsatz kommt, ist das Bild jedoch eine reine Punktwolke; was man sieht und auswertet, ist ein echtes 3D-Bild, keine Reduktion auf ein 1D-Höhenprofil. Und da die 3D-Inspektion für die meisten Anwender neu ist, sind die 3D-Werkzeuge so konzipiert, dass alle die neuen dreidimensionalen Werkzeuge vollständig verstehen und einsetzen können. Mit anderen Worten: Man tut im Wesentlichen das Gleiche, aber im Gegensatz zu früher arbeitet man an einem Bild, das genau so aussieht wie das Teil selbst.

Intuitive Bedienung ohne Programmierkenntnisse

Eine weitere Neuheit des In-Sight 3D-L4000 ist die Verwendung der intuitiven In-Sight-­Spreadsheet-Entwicklungsoberfläche zum schnellen und einfachen Einrichten und Ausführen von 3D-Anwendungen, ohne Programmierung oder externe Verarbeitung. Sie ermöglicht auch die Kombination von 2D- und 3D-Vision-Tools in derselben Anwendung, was zu schnelleren Implementierungen führt, und rationalisiert die Werksintegration mit einem vollständigen E/A- und Kommunikations-Funktionsset.

Das In-Sight 3D-L4000 enthält alle traditionellen 3D-Messwerkzeuge, die man von einem 3D-Vision-System erwartet, zum Beispiel zur Ebenen- und Höhenbestimmung. Darüber hinaus verfügt es über einen umfassenden Satz an neuartigen 3D-Vision-Tools wie PatMax3D, Blob3D, 3D Geometry, die von Grund auf für Inspektionen in einem echten 3D-Raum entwickelt wurden. Dies erleichtert die Vermessung und Lokalisierung von Teilen oder Unregelmässigkeiten auf der Oberfläche, aber auch von Spalten, Kanten und Winkeln – selbst bei Teilen mit komplexer Geometrie wie Kolben oder Scharnieren.

Breite Palette von Anwendungen

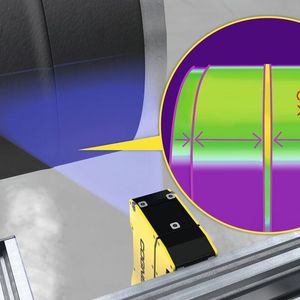

Das 3D-L4000 bietet eine Reihe technischer Neuheiten und erschliesst neue, vielfältige Anwendungen in Branchen wie Lebensmittel und Getränke, Konsumgüter, Verpackungen, Automobil, medizinische Geräte und Elek­tronik. Seine grosse Benutzerfreundlichkeit und die Tatsache, dass für die Einrichtung und Verarbeitung kein externer PC und somit keine Programmierkenntnisse erforderlich sind, machen die laserbasierte 3D-Bildverarbeitung zu einer praktikablen und erschwinglichen Option. Automatisierungs­ingenieure haben jetzt tatsächlich die Wahl zwischen 2D und 3D.
