6-A-Synchroner Buck-Converter SGM61169

Mit umfangreichen Schutz- und Diagnosefunktionen 6-A-Synchroner Buck-Converter SGM61169

09.04.2026 Von endrich Bauelemente 1 min Lesedauer

Anbieter zum Thema

Novitronic AG

Endrich Bauelemente Vertriebs GmbH

Sick AG

Traco Electronic AG

SCHURTER AG

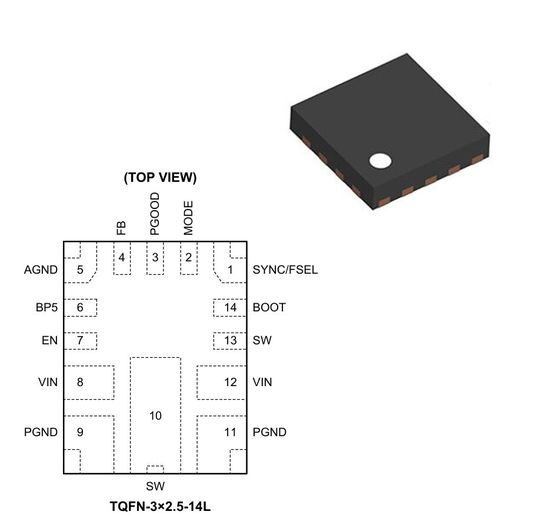

SGMICRO SGM61169: 6-A synchroner Buck‑Converter (4–18 V) verfügt¨über hohe Effizienz, IECM‑Regelung, wählbare Schaltfrequenzen sowie umfangreiche Schutzfunktionen.

Der SGM61169 von SGMICRO ist ein hocheffizienter synchroner Buck-Converter, der speziell für anspruchsvolle DC/DC-Power-Management-Anwendungen entwickelt wurde. Der IC kombiniert einen weite Eingangsspannungsbereich mit moderner Regelungstechnik und umfassenden Schutzfunktionen. Dadurch eignet er sich ideal für den Einsatz in Industrie- und Kommunikationssysteme.

Der breite Eingangsspannungsbereich von 4 V bis 18 V ermöglicht den Einsatz in einer Vielzahl von Stromversorgungsdesigns. Eine hohe Ausgangsleistung wird durch einen Ausgangsstrom von bis zu 6 A erreicht. Der intern kompensierte innovative Emulated Current Mode (IECM) mit fester Schaltfrequenz sorgt für eine stabile Regelung ohne externe Kompensationsschaltungen.

Die Schaltfrequenz ist flexibel wählbar und kann auf 500 kHz, 750 kHz, 1 MHz, 1,5 MHz und 2,2 MHz eingestellt werden. Zusätzlich ist eine externe Taktsynchronisation ist möglich.

Der SGM61169 verfügt über umfangreiche Schutz- und Diagnosefunktionen wie Über- und Unterspannungsschutz (OVP/UVP), Überstromschutz (OCP) sowie thermischen Schutz (TSD). Ein Power-Good-Signal (PGOOD) unterstützt die Systemüberwachung. Mehrere voreinstellbare Soft-Start-Rampen reduzieren Ein- und Ausschaltstromspitzen und verbessern das Einschaltverhalten des Systems.

Durch die Kombination aus weitem Eingangsspannungsbereich, hohem Ausgangsstrom und integrierten Regel- sowie Schutzfunktionen eignet sich der SGM61169 für platz- und energieeffiziente Stromversorgungsdesigns. Die interne Kompensation und die verschiedenen Betriebsmodi vereinfachen die Entwicklung und reduzieren den Bedarf an externen Bauteilen.

Typische Anwendungen sind Mess- und Prüfgeräte, Medizintechnik, Server- und Netzwerk-Infrastrukturen sowie Wireless- und Telekommunikations-Equipment.

(ID:50809604)
