Was wäre, wenn sich für die CO₂-Reduktion viele kleine Beiträge bündeln liessen, die dann gemeinsam einen grossen Effekt hätten? Eine digitalisierte Energiebranche könnte ein zentraler Schlüssel für die Energiewende werden. Dazu müssen aber bestehende Strukturen aufgebrochen und neu gedacht werden. Softwarebasierte Cloud-SPSen können dabei ein entscheidender Baustein sein.

Viele Industrieanwendungen kämpfen damit, Informationen aus verteilten Geräten, Anlagen oder Anlagenteilen an einer zentralen Stelle zusammenzuführen, um den Gesamtprozess optimal zu steuern bzw. zu regeln. Dazu einige Praxisbeispiele: Ein Pumpenspeicherkraftwerk soll anfahren, wenn es der Energiebetreiber braucht. Für die Lastspitzenoptimierung in Produktionsunternehmen müssen verschiedene Prozessparameter abgeglichen und entsprechend eingeregelt werden. Auch das vielbesprochene Smart-Grid erfordert, dezentrale Informationen an zentraler Stelle zu sammeln und daraus clevere Regelalgorithmen abzuleiten. Ähnliches gilt für das Lastmanagement an Ladestationen beispielsweise von Transportunternehmen.

Steuerungen

Die wichtigsten Auswahlkriterien für SPS

Mit der Cloud alte Hierarchien aufbrechen

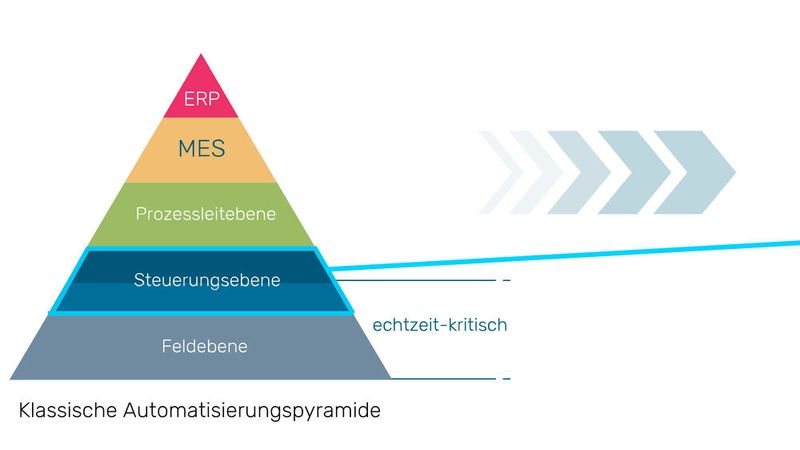

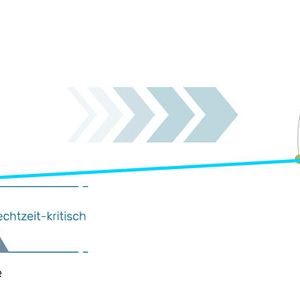

Die wesentliche Anforderung ist dabei, die physikalische Ebene einer Anlage oder verteilter Anlagen bzw. Anlagenteile mit einer Steuerung zu verbinden. In der Vergangenheit war dies eine Hardware-Steuerung, die naturgemäss an einem bestimmten Ort installiert sein musste. Diese herkömmlichen, hierarchischen Strukturen entsprechen aber nicht mehr den Anforderungen, die die Digitalisierung heute an Steuerungstechnik stellt. Bernhard Böhrer hat diese Herausforderungen wahrgenommen und deshalb vor drei Jahren die logiccloud AG gegründet. Als visionär denkender Mensch, der sich seit vielen Jahren auf verschiedenste Weise mit Steuerungstechnik beschäftigt, hat er hier grosses Potenzial gesehen. Böhrer erläutert: «Unsere Idee war es, die SPS selbst in die Cloud zu bringen. Der Gedanke dahinter ist der, verteilte Prozessinformationen von der physikalischen Ebene über IoT-Technologien in der Cloud zu sammeln und auch von dort zu steuern. Stellen Sie sich jetzt vor, eine künstliche Intelligenz kann diese Daten auswerten und daraus Prozessoptimierungen ableiten, die die digitale Steuerung dann wieder an den Prozess zurückgibt. Das Einsparpotenzial wäre immens.»

Bildergalerie

Bildergalerie mit 9 Bildern

Die SPS für das digitale Zeitalter ist ein Service

Die Steuerung einer Anlage in die Cloud zu verlegen, stösst bei vielen Automatisierern zuerst einmal auf Skepsis. Zykluszeiten und Sicherheit sind dann die wesentlichen Einwände. Aber viele Anwendungen benötigen überhaupt keine kurzen Reaktionszeiten und sind zudem nicht sicherheitskritisch in dem Sinne, dass ein gefahrbringender Anlagenteil schnell und zuverlässig ausgeschaltet werden muss. «Wobei», ergänzt Böhrer, «wir erreichen Roundtrip-Zeiten unter 100 ms, mit 5G sind wir bei etwa 10 ms und was mit 6G möglich sein wird, kann man dann entsprechend erahnen. Aber auch jetzt sind schon unglaublich viele Projekte mit der virtuellen SPS realisierbar. Aktuell bieten wir unsere SPS in drei Varianten an: Als Cloud-, als On Premise- und als Edge-Device-Lösung.» Alle drei Varianten lassen sich auf die gleiche Weise im logiccloud-Portal programmieren. Immer dann, wenn geografisch verteilte Maschinen und Anlagen oder Infrastrukturen überwacht, visualisiert und gesteuert werden sollen, wie bei den eingangs beschriebenen Szenarien, ist die Cloud-Lösung logiccloud 365 ideal geeignet.

Insgesamt sind Programmierung und Installation einfach zu bewerkstelligen. Wer bereits Erfahrung mit SPS-Programmierung hat, kommt mit der Programmierung im logiccloud-online-Portal schnell zum Ziel. Programmiert wird die Steuerung wie gewohnt per IEC 61131-3 (Berechnung von Kennzahlen, Überwachung von Grenzwerten sowie relevanten Steuerungsalgorithmen). Genutzt werden dazu intuitive Tools und KI-gestützte Programmier-Lösungen; eine spezielle Programmiersoftware ist nicht notwendig. Müssen wichtige Prozessdaten z.B. aufgrund gesetzlicher Vorgaben oder für statistische Auswertungen über einen vorgegebenen Zeitraum sicher gespeichert werden, lassen sich diese direkt in die Time-Series-Datenbank Influx schreiben. Für Auswertungen können Grafana-Dashboards direkt in die Visualisierung eingebunden werden. Die Visualisierung selbst lässt sich über einen Drag&Drop-Designer mit wenigen Mouse-Clicks aus einer Vielzahl an modernen Widgets erstellen. Die Widgets sind frei positionierbar und nicht an vorgegebene Raster gebunden. Dass sich im logiccloud-Portal SPS-Programme und HMI direkt auch testen und simulieren lassen, beschleunigt und verbessert den Programmierprozess zusätzlich.

SPS as a Service bringt viele Vorteile

Im Gegensatz zu hardwarebasierten Steuerungslösungen bringt die softwarebasierte Alternative zahlreiche Vorteile wie Flexibilität, Skalierbarkeit und Effizienz. Weil keine Hardware-Komponente angeschafft werden muss, sondern die Steuerung virtuell läuft, sind individuelle Anpassungen bei Rechenleistung, Zykluszeit, Verfügbarkeit oder Anzahl der Lese- und Schreibzugriffe einfach möglich. Die SPS ist also skalierbar und kann mit dem Projekt und dessen Anforderungen einfach weiterwachsen. Das schlägt sich auch in den Kosten nieder, weil Steuerungen bei der Installation nicht überdimensioniert werden müssen, um auch künftigen Anforderungen standzuhalten.

Flexibilität und Unabhängigkeit von proprietären Lösungen entstehen auch durch die einfache Integration verteilter Maschinen und Anlagenteile über Standard-Protokolle wie MQTT, Sparkplug B oder OPC UA PubSub. Für den Anschluss an die Cloud kann in den meisten Fällen bereits vorhandene Hardware verschiedener Hersteller verwendet werden, ohne dass zusätzliche VPN-Nutzungsgebühren anfallen. Müssen Steuerungs-Updates aufgespielt werden, ist das bei hardwaregebunden Systemen oft sehr aufwändig, bei der softwarebasierten Steuerung dagegen lassen sich Updates auch über weit verteilte Anlagen(teile) sehr einfach aufspielen. Dass sich manche Anwendungen mit herkömmlichen Lösungen oft gar nicht oder nur mit immensem Aufwand realisieren lassen, zeigt die folgende Anwendung:

Virtueller Heizungs-Ingenieur und Facility Manager

Die 7 Business Consulting AG (7BC) sieht ein grosses Potenzial darin, viele der in Deutschland installierten Wärmepumpen virtuell optimal zu regeln und instand zu halten. Bis Jahresende wollen sie dazu Fehler in Heizungssystemen erkennen, den Energieverbrauch von Heizungsanlagen um 20 Prozent reduzieren, vorausschauende Wartung für Heizungssysteme anbieten und Smart Home Funktionalitäten integrieren. Die Vision des Unternehmens sieht vor, dazu bis 2030 100 000 Heizungsanlagen zu regeln. Dabei soll das E-Auto als Hausenergie-Speicher genutzt werden und dennoch eine Mobilitätsgarantie gewährleistet bleiben. Geplant ist, 100 000 Haushalte mit günstigem Strom aus der Strombörse zu versorgen und Energieversorger als Smart-Grid-Partner für ein sicheres Stromnetz zu unterstützen. Realisierbar wäre damit eine CO₂-Reduktion um 750 000 Tonnen pro Jahr bzw. eine Energieeinsparung von 250 GWh.

Das Unternehmen fährt dazu eine Strategie, die sie «7 steps for a better climate» nennt. Dazu werden folgende Elemente logisch miteinander verknüpft: Die Hydraulik und Elektrik der Wärmepumpen mit einer idealen Steuerung, vorausschauender Wartung, Gebäude und Smart-Home, Energieerzeugung, dem Smart-Grid sowie mit der Strombörse. Damit diese Verknüpfung möglich ist, müssen alle relevanten Daten an zentraler Stelle gesammelt und so aufbereitet werden, dass sie von einer künstlichen Intelligenz weiterverarbeitet werden können. Mit den daraus entstehenden Parametern wird dann die jeweilige Heizungsanlage gesteuert. Jürgen Böhm, CEO von 7BC, erklärt: «Wir haben uns dazu am Markt umgesehen. Ein solches Konzept mit herkömmlichen Lösungen umzusetzen ist extrem aufwändig, fast unmöglich. Mit logiccloud und der virtuellen Steuerung konnten wir dagegen bereits in zwei Tagen erste Ergebnisse realisieren, für die wir mit herkömmlicher Steuerungstechnik Wochen gebraucht hätten.» Für logiccloud ist diese Anwendung ein schönes Beispiel dafür, was sie mit ihren virtuellen Steuerungen ermöglichen wollen: verteilte Daten von der Edge in die Cloud zu bringen, KI-gerecht bereitzustellen und nach der Bearbeitung wieder an die OT-Ebene zur Steuerung zurückzugeben. Oder kurz gesagt, die OT-Welt mit der IT-Welt zu verbinden, um damit verschiedenste Effizienzgewinne zu erzielen. Man darf gespannt sein, welche Anwendungen in den kommenden Jahren davon noch profitieren werden.
