EMV-Filter für 20 und 40A, 80Vdc zur Leiterplattenbestückung

Reduziert Gleichtaktstörungen EMV-Filter für 20 und 40A, 80Vdc zur Leiterplattenbestückung

03.11.2025 Von TDK-Lambda 1 min Lesedauer

Anbieter zum Thema

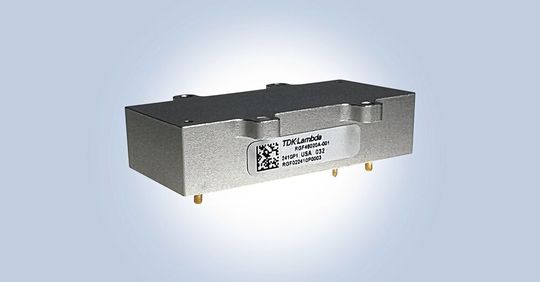

Die TDK Corporation gibt die Einführung der TDK-Lambda RGF EMV-Filter bekannt. Diese Filtermodule zum Bestücken auf einer Leiterplatte sind für Schaltregler mit hohen Eingangsströmen von 20 und 40A konzipiert und bieten eine grosse Dämpfung von Gleichtaktstörungen.

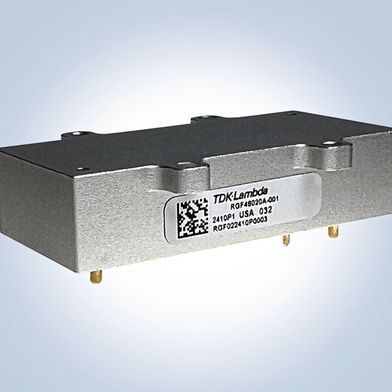

Die RGF-Filter sind für den Einsatz unter rauen Umgebungsbedingungen vergossen. Das robuste, fünfseitig geschirmte Metallgehäuse ist mit gerade einmal 52,8 x 35,2 x 12,7mm sehr kompakt. Zur Montage stehen jeweils zwei über Kreuz angeordnete Befestigungspunkte – 2x mit Innengewinde und 2x mit einfacher Bohrung – bereit. So lassen sich die Module flexibel sowohl von oben als auch von unten verschrauben und optimal sowohl für Konvektionskühlung als auch für Kontaktkühlung einsetzen. Typische Einsatzfelder finden sich in rauen Industrieumgebungen, COTS, Prüf- und Messtechnik, Telekommunikation, Sendeanlagen und Robotik. In Verbindung mit nicht-isolierten DC-DC-Wandlern bieten die Filter eine signifikante Dämpfung von Gleichtaktstörungen über einen breiten Frequenzbereich. Dies reduziert leitungsgebundene EMV-Störungen im Gesamtsystem und vereinfacht die Einhaltung gängiger EMV-Standards. Der Eingang ist für Spannungen von 0 bis 80V spezifiziert und hält Eingangstransienten bis zu 100V für 100ms stand. Die RGF-Filter erfüllen MIL-STD-810G 516.6 Procedure I & IV für Schock sowie MIL-STD-810G 514.6 Procedure I, Kategorie 10 für Vibration.

(ID:50543226)
