Für Anwendungen mit begrenztem Platzangebot Integrierte und kompakte CAN-FD-System-Basis-Chips

Von Microchip 2 min Lesedauer

Anbieter zum Thema

Microchip Technology GmbH
Sick AG
FAULHABER SA

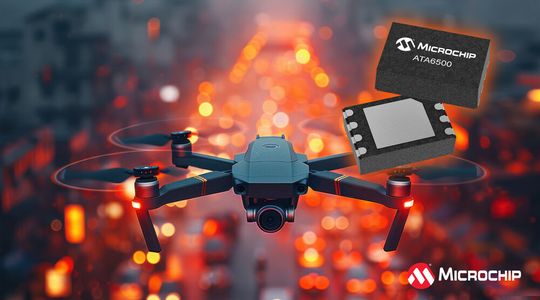

Microchip stellt die CAN-FD-SBCs ATA650x mit integriertem Hochgeschwindigkeits-CAN-Transceiver und 5V-LDO vor.

(Bild: Microchip)
(Bild: Microchip)

Die Zunahme vernetzter Anwendungen im Fahrzeug- und Industriebereich treibt die Nachfrage kabelgebundener Verbindungen mit höherer Bandbreite, geringerer Latenz und verbesserter Sicherheit voran. Zuverlässige und sichere Kommunikationsnetze sind für die bestimmungsgemässe Übertragung und Verarbeitung von Daten unerlässlich. Microchip Technology (Nasdaq: MCHP) stellt dafür die CAN-FD-System-Basis-Chips (SBCs) der Serie ATA650x mit integriertem Hochgeschwindigkeits-CAN-FD-Transceiver und 5V-Low-Drop-Spannungsregler (LDO) vor, die in kompakten, platzsparenden 8-, 10- und 14-Pin-Gehäusen erhältlich sind.

Die Bauteile bieten eine kleine Grundfläche von 2 mm × 3 mm (VDFN8-Gehäuse), 3 mm × 3 mm (VDFN10) und 3 mm × 4,5 mm (VDFN14). Mit einem integrierten Hochgeschwindigkeits-CAN-FD-Transceiver unterstützen die SBCs Datenübertragungs- und Empfangsraten bis zu 5 MBit/s.

Die Bauteile sind eine robuste Lösung für Anwendungen mit begrenztem Platz- und Strombedarf und weisen einen niedrigen Stromverbrauch auf, mit einem typischen Ruhestrom von nur 15 µA. Die ATA650x-SBCs ermöglichen die Steuerung der VCC-Versorgungsspannung durch die Bussignale, was den Stromverbrauch elektronischer Steuergeräte (ECUs) in Fahrzeugen reduziert. Um den Stromverbrauch weiter zu senken, können die SBCs die Mikrocontroller-Versorgung durch Abschalten der LDOs im Ruhemodus deaktivieren.

Zu den Sicherheitsfunktionen der Bauteile zählen Ausfallsicherheit, Schutz- und Diagnosefunktionen, um eine zuverlässige Buskommunikation zu gewährleisten. Die ATA650x-SBCs sind robuste Lösungen für Anwendungen in rauen Umgebungen, da sie gegen elektrostatische Entladung (ESD) geschützt und mit elektromagnetischer Verträglichkeit (EMV) ausgestattet sind.

Die integrierten SBCs sind für funktionale Sicherheit ausgelegt und helfen Kunden, eine ISO-26262-Sicherheitszertifizierung oder die gewünschte ASIL-Stufe zu erreichen. Darüber hinaus sind die Bauteile AEC-Q100-qualifiziert mit einer Einstufung der Klasse 0 und für den Betrieb im Temperaturbereich von -40 bis 150 °C ausgelegt.

Rudy Jaramillo, Vice President der Analog Power and Interface Division bei Microchip: «Unser kompakter CAN-FD-SBC wurde für Anwendungen mit begrenztem Platzangebot entwickelt und erfüllt die kritischen Anforderungen an die Belastbarkeit in anspruchsvollen Umgebungen. Der hochintegrierte Baustein trägt zu Kosteneinsparungen auf Systemebene bei, indem er den Platzbedarf auf dem Board minimiert und die Designkomplexität für unsere Kunden reduziert.»

Die CAN-FD-SBCs ATA650x sind Teil des Angebots an Datenkommunikations-ICs von Microchip, das Standard-LIN- und CAN-Transceiver sowie System-in-Package-Bausteine (SiPs) mit integrierten Mikrocontrollern umfasst.

(ID:50270959)
