Optimierte Kraftverteilung und modernes Design Neue Massstäbe bei Kabelsteckverbindern mit Dreiecksumspritzung

Anbieter zum Thema

Binder SWISS AG

Vogt AG Verbindungstechnik

SCHURTER AG

FAULHABER SA

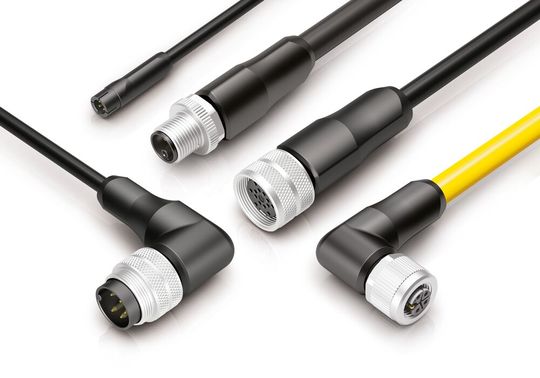

In industriellen Anwendungen steigen die mechanischen Anforderungen an Steckverbinder kontinuierlich. Bewegte Maschinenkomponenten, Schleppketten oder Robotiksysteme stellen hohe Anforderungen an Zugentlastung, Verdrehschutz und Lebensdauer von Kabelverbindungen. binder reagiert auf diese Entwicklung mit einer konstruktiven Innovation: einer speziell entwickelten Dreiecksumspritzung, die erstmals bei überarbeiteten M16-Kabelsteckverbindern sowie bei M12-K&L-Kabelteilen eingesetzt wird.

Die neue Umspritzgeometrie kombiniert funktionale Vorteile mit einem klar differenzierenden Design und verbessert sowohl die mechanische Belastbarkeit als auch die Handhabung der Steckverbinder.

Mechanische Stabilität für dynamische Anwendungen

In modernen Maschinen sind Steckverbinder häufig permanent mechanischen Belastungen ausgesetzt. Bewegungen durch Schleppketten, Vibrationen oder wiederholtes Biegen der Leitungen können langfristig zu Materialermüdung führen.

Die neue Dreiecksumspritzung von binder sorgt für eine optimierte Kraftverteilung im Übergangsbereich zwischen Kabel und Steckverbinder. Durch die spezielle Geometrie werden Biege- und Zugkräfte gleichmässiger abgeleitet. Gleichzeitig erhöht sich der Verdrehschutz, wodurch die mechanische Stabilität der Verbindung weiter verbessert wird.

Diese konstruktiven Eigenschaften tragen dazu bei, die Lebensdauer der Steckverbinder auch unter anspruchsvollen Einsatzbedingungen zu erhöhen.

Mehr Prozesssicherheit und bessere Handhabung

Neben den mechanischen Eigenschaften verbessert die Dreiecksumspritzung auch die ergonomische Handhabung. Die strukturierte Geometrie bietet Anwendern eine verbesserte Griffigkeit bei Montage und Demontage. Darüber hinaus reduziert die Form mögliche Schmutztaschen im Anschlussbereich. Dadurch lassen sich Steckverbinder einfacher reinigen – ein Vorteil insbesondere in industriellen Umgebungen mit Staub, Öl oder anderen Verschmutzungen.

«Mit der Dreiecksumspritzung haben wir nicht nur das Design unserer M16- und M12-K&L-Kabelteile modernisiert, sondern auch eine bessere Griffigkeit und eine leichtere Reinigung im Anschlussbereich ermöglicht», erklärt ein Sebastian Ader, Produktmanager bei binder.

Neue Generation der M16-Kabelsteckverbinder

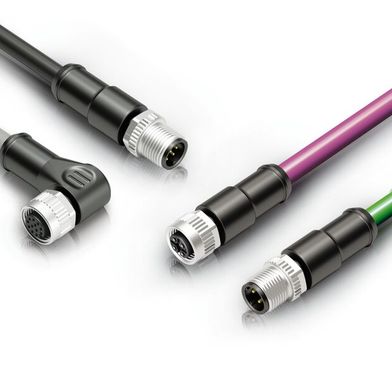

Die Dreiecksumspritzung kommt unter anderem bei den M16-Kabelsteckverbindern der Serie 425 zum Einsatz. Diese sind für industrielle Anwendungen konzipiert und bieten eine robuste Verbindung für Signalübertragungen in Maschinen und Anlagen.

Die Steckverbinder sind mit 3 bis 12 Polen verfügbar und unterstützen Bemessungsspannungen bis 150 V sowie Bemessungsströme bis 3 A. Dank der Schutzarten IP67 beziehungsweise IP68 im gesteckten und verriegelten Zustand eignen sie sich auch für anspruchsvolle Umgebungen mit Staub, Feuchtigkeit oder Spritzwasser. Die Kontakte sind vergoldet und gewährleisten eine zuverlässige elektrische Verbindung.

Die Kabelsteckverbinder sind sowohl geschirmt als auch ungeschirmt erhältlich und werden direkt am PUR-Kabel umspritzt. Standardmässig stehen Kabellängen von 2 m und 5 m zur Verfügung, weitere Längen sind auf Anfrage realisierbar.

Differenzierung im Markt durch funktionales Design

Neben den technischen Vorteilen trägt die neue Umspritzung auch zur klaren visuellen Differenzierung im Markt bei. Das markante Dreiecksdesign stärkt die Markenwiedererkennbarkeit und unterstreicht den Anspruch von binder, funktionale Innovation und industrielles Design miteinander zu verbinden.

Die Entwicklung stellte die Konstrukteure dabei vor mehrere Herausforderungen. Besonders wichtig waren eine präzise Werkzeugauslegung, kontrollierte Materialflüsse während des Spritzprozesses sowie die Vermeidung von Lufteinschlüssen, ohne dabei die elektrischen und mechanischen Eigenschaften der Steckverbinder zu beeinträchtigen.

Breites Einsatzspektrum in der Industrie

Steckverbinder mit Dreiecksumspritzung sind für zahlreiche Anwendungen in der Industrie konzipiert. Typische Einsatzbereiche sind unter anderem:

• Automatisierungstechnik

• Maschinen- und Anlagenbau

• Robotik

• Fördertechnik

• Verpackungsindustrie

• Mess- und Sensortechnik

Gerade in dynamischen Maschinenstrukturen, in denen Leitungen permanent bewegt werden, profitieren Anwender von der verbesserten mechanischen Stabilität und der erhöhten Prozesssicherheit.

Fazit – funktionale Weiterentwicklung bewährter Steckverbinder

Mit der neuen Dreiecksumspritzung entwickelt binder bestehende Steckverbinder-Serien gezielt weiter und reagiert damit auf steigende Anforderungen moderner Industrieanlagen. Die Kombination aus optimierter Kraftverteilung, verbesserter Handhabung und markantem Design bietet Anwendern eine robuste und langlebige Lösung für anspruchsvolle industrielle Anwendungen.

(ID:50803434)
