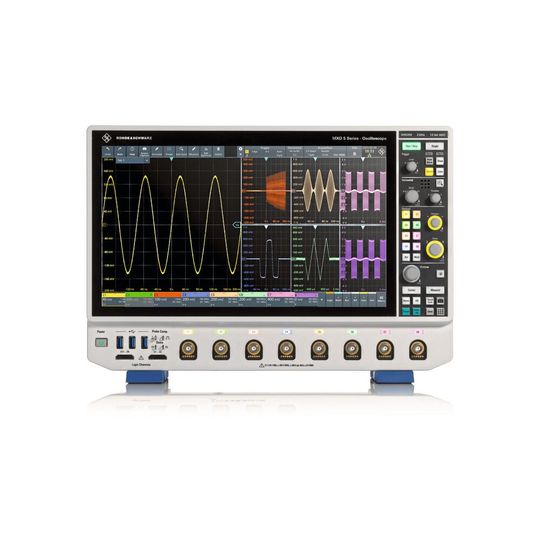

Mit dem brandneuen R&S MXO 5 baut Rohde & Schwarz seine Oszilloskop-Serie der nächsten Generation weiter aus. Dabei knüpft das R&S MXO 5 als erstes achtkanaliges Oszilloskop des Herstellers an das erfolgreiche R&S MXO 4 an. Entwicklungsingenieure können mit dem R&S MXO 5 nun noch höhere Design-Anforderungen erfüllen.

Rohde & Schwarz präsentiert die neuen R&S-MXO-5-Oszilloskope, erhältlich mit vier oder acht Kanälen. Die R&S-MXO-5-Oszilloskope bauen wie schon die R&S-MXO-4-Serie auf dem neuartigen MXO-EP-Verarbeitungs-ASIC auf. Diese von Rohde & Schwarz entwickelte Technologie ermöglicht in Verbindung mit den acht Kanälen der neuen Serie eine bisher nie dagewesene Messleistung.

Branchenneuheiten in einem Achtkanal-Oszilloskop

Das neue R&S-MXO-5-Oszilloskop stellt das Signalverhalten umfassender dar als jedes andere Oszilloskop – sowohl im Zeit- als auch Frequenzbereich. Es ist das weltweit erste Achtkanal-Oszilloskop, das 4,5 Millionen Erfassungen pro Sekunde und mehr als 18 Millionen Messkurven pro Sekunde mit mehreren Kanälen erreicht, sodass Ingenieure feine Signaldetails und seltene Ereignisse mit höchster Präzision erfassen können. Dank Digitaltrigger auf allen acht Kanälen ist das R&S MXO 5 auch bei der genauen Isolation kleiner Signalanomalien einzigartig. Darüber hinaus ermöglicht die besondere FFT-Performance von 45 000 FFTs pro Sekunde eine ausgezeichnete Signaldarstellung im Frequenzbereich, insbesondere für Anwendungen wie EMI- und Harmonischen-Tests.

Mit der höchsten Erfassungsrate der Welt erfasst das R&S MXO 5 bis zu 99% der Echtzeit-Signalaktivität. Somit registriert es auch seltene und zufällige Ereignisse, die den meisten anderen Oszilloskopen entgehen, und beschleunigt damit die Signalanalyse erheblich. Dank dieser starken Performance können Ingenieure in unterschiedlichen Anwendungsbereichen – von Stromumwandlung bis Automotive – ihre Designs effektiver debuggen. Leistungs- und Signalintegritätsmessungen lassen sich genauso mühelos durchführen wie Logik- und Bus-Protokoll-Tests.

Philip Diegmann, Vice President des Fachgebiets Oszilloskope bei Rohde & Schwarz, erklärt: «Mit dem Start des R&S MXO 4 im Jahr 2022 haben wir die nächste Oszilloskop-Generation auf den Weg gebracht, die sich durch bisher nie dagewesene Performance und ein unschlagbares Preis-Leistungs-Verhältnis auszeichnet. Solche Errungenschaften spornen uns bei Rohde & Schwarz an, immer wieder neue Massstäbe bei Bedienkomfort und Funktionalität zu setzen. Wir freuen uns, heute das R&S MXO 5 vorzustellen – ein weiterer Meilenstein innovativer Oszilloskop-Technik. Die neue Serie baut auf der gleichen bahnbrechenden Technologie auf und wurde von unserer Entwicklungsabteilung speziell darauf ausgerichtet, sowohl das grosse Ganze als auch kleinste Details eines elektrischen Signals mit beispielloser Präzision und Geschwindigkeit zu erfassen. Weiterentwickelt für höchste Anforderungen bieten die Geräte unseren Kunden bisher nie dagewesene Analyse- und Testmöglichkeiten für ihre Elektroniksysteme.»

Tiefster Speicher seiner Klasse in der Standardkonfiguration

Die R&S-MXO-5-Serie bietet einen Standard-Erfassungsspeicher von 500 Mpts auf allen acht Kanälen gleichzeitig – doppelt so viel wie andere Modelle seiner Klasse. So steht reichlich Speicherplatz zur Verfügung, um grosse Datenmengen aufzuzeichnen. Mit optionaler Speichererweiterung lässt sich sogar eine Aufzeichnungslänge von 1 Gpts erreichen – genug auch für anspruchsvollste Anwendungen. Diese aussergewöhnliche Speichertiefe der R&S-MXO-5-Oszilloskope ist entscheidend bei einer Reihe von Anwendungen zur Fehlerbehebung. Längere Zeiträume lassen sich ohne Abstriche bei der Genauigkeit der Bandbreitendaten erfassen, auch bei langsamerer Zeitbasiseinstellung.

Erster digitaler Trigger für acht Kanäle

Als erstes Achtkanal-Oszilloskop mit digitaler Triggerung setzt das R&S MXO 5 einen neuen Standard in der Signalanalyse. Der digitale Trigger ist leistungsfähiger als jeder andere Oszilloskop-Trigger und verfügt über eine Empfindlichkeit von 0,0001 Div. Kleine Anomalien der Bitübertragungsschicht lassen sich auch in Anwesenheit grosser Signale leicht isolieren. Währenddessen erfordern andere Geräte häufig eine Korrektur durch Signalverarbeitung, um Triggerereignisse im analogen Pfad zu synchronisieren, was zu einer langsameren und rauschanfälligeren Trigger-Performance führt. Der Digitaltrigger ergänzt die vertikale 18-bit-Architektur des R&S MXO 5 perfekt und lässt das volle Potenzial des Oszilloskops zur Geltung kommen.

Das R&S MXO 5 eignet sich hervorragend für HF-Messungen, sowohl im Zeit- als auch im Frequenzbereich. Es ist das erste Oszilloskop überhaupt, das 45 000 FFTs pro Sekunde erreicht. Kombiniert mit der Möglichkeit, vier verschiedene zeitunabhängige Spektren gleichzeitig anzuzeigen, können Ingenieure HF-Signale umfassender darstellen als mit jedem anderen Gerät dieser Klasse. Dabei sind diese fortgeschrittenen Funktionen Standardausstattung des R&S MXO 5.

Das Benutzererlebnis weitergedacht

Dank des riesengrossen, kapazitiven 15,6"-Full-HD-Touchscreens und der intuitiven Benutzeroberfläche sorgen die R&S-­MXO-5-Oszilloskope für ein flüssiges Benutzererlebnis und überzeugen auch visuell. Durch ihre geringe Stellfläche und die VESA-Montageschnittstelle, eine Neuheit in dieser Klasse, fügen sich die Geräte ideal in jegliche Arbeitsplätze ein. Mit dem branchenweit niedrigsten hörbaren Geräuschpegel – leiser als ein Flüstern – schafft das R&S MXO 5 eine produktive Arbeitsumgebung, in der Ingenieure ihre Aufgaben mit Präzision erledigen können.

Die R&S-MXO-5-Oszilloskope werden sowohl als Vier- als auch als Achtkanal-Modelle mit Bandbreiten von 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz und 2 GHz angeboten. Benutzer mit speziellen Anforderungen können die Leistung ihres Oszilloskops mit verschiedenen Upgrade-Optionen erweitern, wie z. B. mit der Integration von 16 digitalen Kanälen mit einer MSO-Option (Mixed-Signal Oscilloscope), einem integrierten Zweikanal-100-MHz-Arbiträrgenerator, Protokolldecodierungs- und Trigger-Optionen für Industriestandard-Busse und einem Frequenzgang-Analysator.
