Das Unternehmen BST GmbH fertigt Bahnlaufregelungen, Inspektions- und qualitätssichernde Systeme für bahnverarbeitende Industrien. Für ihre Stellantriebe setzt das Unternehmen auf kontaktlose Wegsensoren der Metallux AG mit dem Ziel, eine hochgenaue Regelung des Bahnlaufs zu ermöglichen.

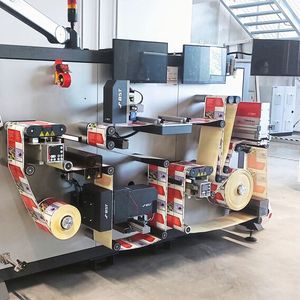

Bahnlaufregelungen werden überall dort benötigt, wo flache Materialbahnen hergestellt, weiterverarbeitet oder veredelt werden. Eine typische Anwendung ist die Druckindustrie für Papier, Verpackungen und Etiketten. Aber auch bei der Herstellung von Batteriezellen, gedruckter Elektronik, Reifen oder Hygieneartikeln sowie in Förder- und Transportanlagen sind sie unerlässlich.

Wenn eine Papierbahn beispielweise eine Druckmaschine durchläuft, wird sie mittels zahlreicher Walzen durch die Maschine geführt. Um ein perfektes Endergebnis zu erzielen, muss die Position der Bahn in der Druckmaschine definiert und stets korrekt sein. Eine Bahnlaufregelung stellt die exakte Führung der Bahn sicher und hält das Material selbst bei höchsten Bahngeschwindigkeiten in der Spur, so dass es immer korrekt positioniert ist.

Bildergalerie

Bildergalerie mit 6 Bildern

Das Unternehmen BST GmbH mit Sitz in Bielefeld ist ein mittelständischer Hersteller von Systemen für bahnverarbeitende Industrien. Das 1979 gegründete Unternehmen mit über 300 Mitarbeitern ist an 11 Standorten weltweit vertreten und gehört zur elexis AG. Nicol Otterbach, Vice President Global Marketing bei BST, betont, dass eine Bahnlaufsteuerung ein elementarer Bestandteil des kontinuierlichen Druckprozesses ist. BST legt grossen Wert auf die umfassende Beratung ihrer Kunden und eine hohe Zuverlässigkeit, gepaart mit einer einfachen und intuitiven Bedienbarkeit der jeweiligen Lösung. BST ermöglicht zudem umfassende Prozessoptimierungen durch den Einsatz von Inspektions- und Qualitätssicherungssystemen. Ein guter Service weltweit rundet das Paket ab.

AMA Innovationspreis 2023

Erster Magnetfeld-Quantensensor für Industrie

Kontinuierliche Erfassung der Ist-Position des Antriebs

Ein wichtiger Bestandteil dieser Bahnlaufregelungen ist der Linearsensor MMP von Metallux. Der Sensor ist im Aktuator der Bahnlaufregelung verbaut. Seine Aufgabe ist es, kontinuierlich die absolute Ist-Position des Antriebs zu erfassen und damit eine hochgenaue Regelung des Bahnlaufs zu ermöglichen.

Der absolut messende, verschleissfreie Sensor ist hermetisch dicht und mit einer Höhe von weniger als 2 mm besonders flach. Der Abgriff erfolgt berührungslos mit einem im Abstand zum Sensor geführten Magneten. Betrieben wird der MMP im Kleinspannungsbereich; üblicherweise mit 5 VDC Speisespannung. Das Ausgangssignal kann von allen gängigen Steuerungen verarbeitet werden.

Der MMP verfügt nicht nur über eine gute Auflösung, Präzision und Messgenauigkeit. Er ist robust, verschleissfrei und hat mit bis zu 50 Mio. Zyklen eine sehr hohe Lebensdauer. Und genau diese Vorteile machen ihn zum idealen Sensor für hochwertige, schnelle Maschinen: Eine präzise und zuverlässige Regelung wird so erst möglich.

Allerdings verwendet BST keine Standardversion, sondern eine massgeschneiderte Lösung. Der Sensor ist nicht wie üblich auf einer Folie mit Klebekaschierung, sondern direkt in die Konstruktion des Antriebs integriert. Die besondere Form dieser Baugruppe ermöglicht eine einfache Montage. Auch die Abmessungen und das Kabel sind individuell. Der Widerstandsträger besteht aus FR4 anstatt Polyester. Kundenindividuelle Anpassungen, die den hohen Anforderungen der BST gerecht werden.

Metallux verfügt nicht nur über ein umfangreiches Standardsortiment - der Fokus liegt auf der Beratung und Entwicklung von massgeschneiderten Lösungen.

Gefertigt wird bei Metallux ausschliesslich in Deutschland: Von Mustermengen bis Grossserien von mehreren Hunderttausend Stück. Dabei kommen moderne, automatisierte Produktions-verfahren zum Einsatz. Ein Reinraum gehört genauso zur Ausstattung wie hochwertige Prüf- und Testmöglichkeiten.

Seit über 10 Jahren beliefert Metallux BST. Ingo Ellerbrock, Produkt Manager bei BST, lobt die Qualität des Produkts und die Kundenorientierung. «Die Fähigkeit von Metallux, unsere komplexen technischen Anforderungen zu verstehen und in zuverlässige Produkte zu übersetzen sowie klar und effektiv mit unserem Team zu kommunizieren, hat wesentlich zum Erfolg unserer Produkte beigetragen. Ich freue mich auf die weitere Zusammenarbeit.»
