Gemoldete Induktivitäten Neues Testverfahren für die Spannungsfestigkeit

Quelle: Würth 2 min Lesedauer

Anbieter zum Thema

Würth Elektronik hat ein neues Testverfahren zur Bestimmung der maximalen Betriebsspannung von gemoldeten Induktivitäten entwickelt. Der Hersteller elektronischer und elektromechanischer Bauelemente stellt Entwicklern die elektrische Eigenschaft der Spannungsfestigkeit sowie deren Auswirkungen im Falle einer Überschreitung vor.

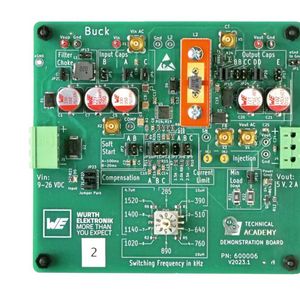

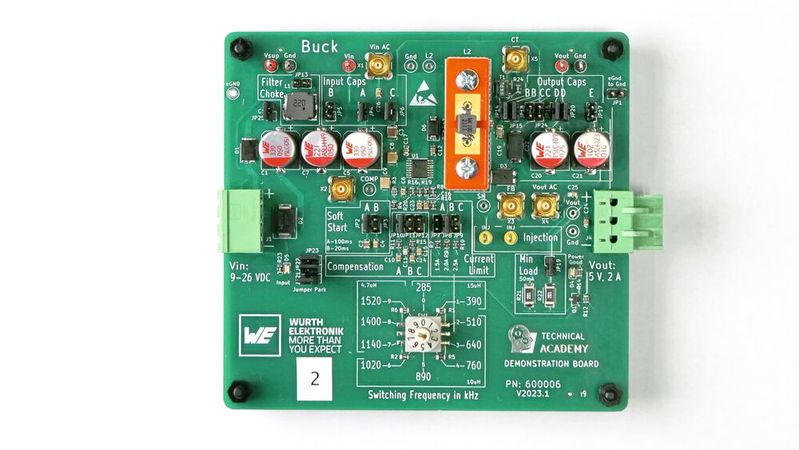

Beispielanwendung: DC/DC-Wandler.(Bild:  Würth Elektronik)
Beispielanwendung: DC/DC-Wandler.
(Bild: Würth Elektronik)

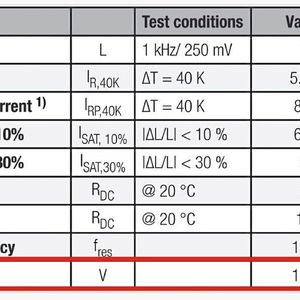

Auf Basis des neuen Testverfahrens definiert Würth Elektronik in seinen Datenblättern die maximale Betriebsspannung Vop. Dabei handelt es sich um die Spannung, bei der eine Induktivität während der Anwendung kontinuierlich betrieben werden kann, ohne die Leistung zu beeinträchtigen, Schäden zu riskieren oder die Induktivität zu überhitzen. Die Betriebsspannung ist also ein Grenz­wert für die Eingangsspannung, bis zu der sich die Induktivität ohne irreversible Schäden in einer Anwendung zuverlässig ein­setzen lässt. Das Prüfkonzept testet das Verhalten der Induktivitäten bis zu ihren Spannungs­grenzen unter realen Bedingungen in einem DC-DC-Vollbrückenwandler (Spannungs­transiente von bis zu 60 V/ns und Frequenzen von bis zu 2 MHz). Zunächst wird mittels eines Kurzzeittests die grobe Spannungsgrenze bewertet. Auf Grundlage dieser Erfahrungen wird daraufhin in einem Langzeittest die Betriebs­spannung definiert und nachgewiesen. Dank des stetigen technologischen Fortschritts in der Halbleiterindustrie können MOSFETs heutzutage hohe Stromdichten und kurze Schaltzeiten erreichen. Aus diesem Grund ist die Frage nach der Spannungs­festigkeit von Spulen in den letzten Jahren bei der Auswahl der passenden Induktivität immer wichtiger geworden. Zusätzlich ermöglicht die fortlaufende Optimierung des Produktionsverfahrens und der Materialzusammensetzung gemoldeter Induktivitäten eine hohe Permeabilität des Ferritmaterials, um so möglichst grosse In-
duktivitätswerte auf kleinstem Bauraum zu realisieren. Dadurch kann die Leistungsdichte pro Volumen kontinuierlich gesteigert werden.

Dafür wurde jedoch der Anteil an Eisenpulver oder Eisenlegierungen im Verhältnis zur Isolierung des Bindemittels immer weiter erhöht, sodass der Abstand zwischen den einzelnen Korngrössen immer geringer wurde. Ist die Isolationsbarriere zwischen den einzelnen Metallpartikeln für die angelegte Spannung in der Anwendung nicht hoch genug, entsteht ein leitender Pfad durch das Kernmaterial, der durch Überschläge zwischen den einzelnen Metallpartikeln erzeugt wird. In der Anwendung lässt sich beobachten, dass sich die Form des Rippelstroms verändert. Schematisch betrachtet befindet sich jetzt ein Widerstand parallel zur Induktivität. Die Folgen: Die Eigenerwärmung der Spule steigt aufgrund steigender Verluste dramatisch an. Diese zusätzlichen Verluste verringern die Effizienz der Induktivität erheblich. Der Vorteil eines DC/DC-Wandlers, Spannungspegel mit hoher Effizienz zu übertragen, geht verloren.
