3D-Positionssensoren Präzise, streufeldrobuste Positionsmessung für Automotive und Industrie

Von Rutronik 2 min Lesedauer

Anbieter zum Thema

Rutronik Elektronische Bauelemente AG
Baumer Group
FAULHABER SA

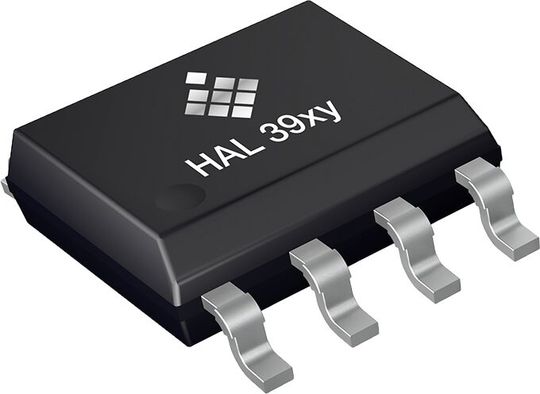

Ideal für sicherheitskritische Anwendungen: Die Positionssensoren-Serien HAL 39xy, HAC 39xy und HAR 39xy – ASIL-C-ready.

(Bild: Rutronik)
(Bild: Rutronik)

Rutronik führt die Serien HAL 39xy, HAC 39xy und HAR 39xy von TDK Micronas in seinem Portfolio an 3D-Positionssensoren. Die Produkte ermöglichen hochpräzise, streufeldrobuste lineare und rotative Positionsmessungen und basieren auf der bewährten 3D-HAL®-Technologie. Durch die monolithische Integration in den CMOS-Prozess und die Verwendung vertikaler und horizontaler Hallplatten mit reduzierten parasitären Effekten eignen sich die Sensoren besonders für sicherheitskritische Automotive- und Industrieanwendungen. Dank integrierter Streufeldkompensation liefern sie auch in anspruchsvollen EMV-Umgebungen zuverlässige Messergebnisse. Der spezifizierte Temperaturbereich von –40 °C bis +150 °C sowie das ISO-26262-ASIL-C-ready-Konzept unterstreichen die Eignung für hochzuverlässige Systeme. Die verschiedenen Varianten sind ab sofort über www.rutronik24.com erhältlich.

Die Sensorfamilie ermöglicht 360°-Winkelmessungen sowie lineare Messwege bis zu 35 mm bei einer Versorgungsspannung von 3 V bis 20 V. Sie unterstützt eine Vielzahl industrieller und automobiltypischer digitaler Schnittstellen wie SPI, SENT, PWM, SPC, PSI5 sowie analoge Ausgänge. Sämtliche Typen sind in unterschiedlichen Gehäusevarianten erhältlich: SOIC8 (HAL 39xy), TO92UF (HAC 39xy) und SSOP16 (HAR 39xy).

Zu den wichtigsten Merkmalen gehören die echte 3D-Fähigkeit, das einzigartige Streufeldkonzept für verschiedene magnetische Aufbauten (rotativ, linear, axial, radial) sowie die hohe Robustheit durch die optimierte Hallplattenarchitektur. Die Sensoren erreichen eine Streufeldrobustheit von bis zu 4 kA/m und verfügen über konfigurierbare Schlafmodi für energieoptimierte Applikationen.

Ein weiterer Vorteil ist der programmierbare Speicher, der eine kundenspezifische Kalibrierung bereits während der Produktion ermöglicht. Durch die flexible Architektur kann eine einzige Hardwareplattform mehrere Magnetaufbauten bedienen – ein signifikanter Vorteil gegenüber vergleichbaren Lösungen und ideal für Anwendungen wie autonomes Fahren, hochsensible Industrieaktuatoren oder moderne Lenk- und Steuerungssysteme.

Benefits auf einen Blick:

  • 360°-Winkel- und lineare Positionsmessung
  • Echte 3D-Positionsdetektion mit hoher Streufeldrobustheit
  • ASIL-C-ready gemäss ISO 26262
  • Versorgungsspannung: 3 V – 20 V
  • Flexible digitale Schnittstellen (SPI, SENT, SPC, PSI5, PWM, analog)
  • Winkelgenauigkeiten < 0,12°="" –="" erfüllt="" die="" anforderungen="" der="">
  • ESD- und EMV-optimiertes Design
  • Programmierbarer Speicher für individuelle Kalibrierung

Anwendungsbeispiele:

  • Fahrwerks- und Ventilpositionssteuerung
  • Ladedrucksteller und EGR-Systeme
  • Getriebe- und Kupplungspositionssteuerungen
  • Lenkwinkel- und Pedalpositionssteuerungen
  • Kraftstoffstand- und Bremshubmessung
