Hochgeschwindigkeits-Scanner Line Scan Bar: der Scanner für die Industrie

Redakteur: Andreas Leu

Dieser Hochgeschwindigkeits-Scanner eignet sich für die Erfassung von Oberflächenfehlern auf Papier, Kunststoff-Folien, Textilien, Banknoten und sogar für die Inspektion von Hologrammen.

Firma zum Thema

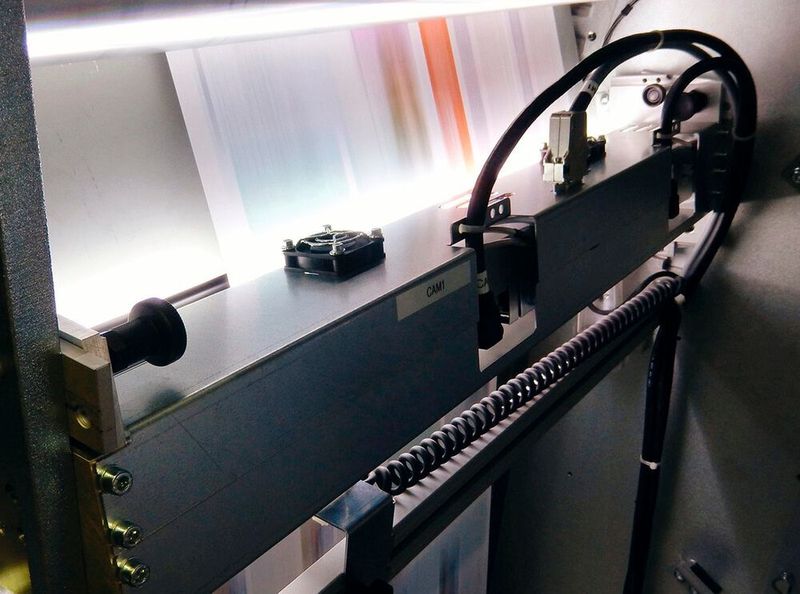

(Bild: Stemmer Imaging)

Scanner gehören im Büro und im privaten Gebrauch schon lange zum Standard-Werkzeug, um Gedrucktes zu digitalisieren — fast jeder Drucker liefert diese Funktion heute wie selbstverständlich mit. Die prinzipielle Funktionsweise ist bekannt: Übliche Scanner erfassen die Bilder zeilenweise und setzen diese einzelnen «Bildstreifen» zu einem Gesamtbild zusammen.

In industriellen Anwendungen ist das Prinzip der zeilenweisen Bildaufnahme ebenfalls schon einige Jahre im Einsatz und wird dort über Zeilenkameras realisiert. Geeignete Prüfobjekte für diese Technologie sind flache Endlosmaterialien oder Bahnware, die auf Fehler analysiert werden soll. In der Regel erfordern solche Zeilenkamerasysteme eine zusätzliche Beleuchtungseinheit, die das Objekt mit intensivem Licht auf einem schmalen Streifen ausleuchtet, der von der Zeilenkamera aufgenommen wird. Diese Kameras besitzen eine oder mehrere Zeilen lichtempfindlicher Bildpunkte, die bewegte Objekte kontinuierlich mit hoher Zeilenfrequenz abtasten.

Bildergalerie

Die zu prüfenden Produkte werden in der Industrie oft auf linear bewegten Bändern durch die Fertigung transportiert. Häufig sind Zeilenkameras daher über oder unter diesen Bändern montiert, sodass die Zeilenkamera zeilenweise Bilder der bewegten Objekte aufnehmen kann. Diese Zeilen werden dann zu einem «Endlosbild» aneinandergereiht, das für die Auswertung verwendet wird. Der Ausgleich von Geschwindigkeitsunterschieden des Prüfobjekts, die z. B. durch Schwankungen im Antrieb eines Transportbandes entstehen können, wird in der Praxis meist durch Inkrementalgeber erreicht, die mit der Antriebseinheit gekoppelt sind. Aufgrund der optischen Eigenschaften von Zeilenkameras ist immer ein gewisser Mindestabstand zwischen Kamera und den Prüfobjekten erforderlich, der nicht selten in der Grössenordnung von 2 m liegt. Wegen des zur Verfügung stehenden Bauraums oder wegen möglicher Vibrationen an der Anlage kann dies in gewissen Fällen problematisch sein.

Line Scan Bars als Alternative

Für industrielle Aufgabenstellungen war die in Büro-Scannern eingesetzte Technologie weder robust noch schnell genug. Mit der Entwicklung der sogenannten Line Scan Bars hat Mitsubishi Electric Europe vor einigen Jahren jedoch bereits eine praktikable und kosteneffektive Alternative zu Zeilenkameras geschaffen, die exklusiv über Stemmer Imaging erhältlich ist.

Die prinzipielle Funktionsweise dieser Produkte ähnelt dabei der eines Scanners. Bei den Line Scan Bars erfolgt die Bildaufnahme allerdings über eine doppelte Reihe von Stablinsen, die auf den integrierten CMOS-Sensor ausgerichtet sind. Über jede einzelne Stablinse wird ein kleiner Bereich des Prüfobjekts aufgenommen. Aufgrund einer leichten Überlappung der einzelnen Bilder entsteht auf diese Weise über die gesamte Sensorlänge ein klares, scharfes, zeilenförmiges Bild mit einer maximalen Auflösung von 600 dpi.

Vorzüge gegenüber Zeilenkameras

Im Vergleich zu Zeilenkamera-Systemen sind Line Scan Bars einfacher zu installieren: Sie werden aufgrund ihres exakt definierten Arbeitsabstands von 12 mm sehr nahe über der zu prüfenden Oberfläche montiert und benötigen somit erheblich weniger Platz. Die gesamte LED-Beleuchtung und die Optik sind bereits integriert, was den Installationsaufwand ebenfalls reduziert. Zudem ermöglichen diese Produkte die Aufnahme von nahezu verzerrungsfreien Bildern, da die eingesetzten langen Zeilensensoren die Prüfobjekte im Massstab 1 : 1 abbilden.

Zu den Vorzügen der Line Scan Bars zählt ausserdem ihr kompaktes Format, das die Anforderungen vor allem aus der Druckindustrie perfekt erfüllt. Bei grösseren Materialbreiten können mehrere Sensoren nebeneinander angeordnet werden und erlauben so eine nahtlose Bilderfassung über die gesamte Breite.

Geschwindigkeiten über 1200 m/min

Die aktuellen Line Scan Bars von Mitsubishi Electric stehen in zwei Serien zur Verfügung: Die Modelle der AX-Serie arbeiten mit Breiten von 309 mm, 617 mm und 926 mm mit bis zu 21 888 Bildpunkten, sind mit Camera Link-Schnittstellen ausgestattet und für viele Anwendungen hervorragend geeignet.

Für sehr hohe Prüfgeschwindigkeiten bieten die Modelle der CX-Serie noch leistungsfähigere Alternativen mit Breiten von 367 mm, 587 mm und 807 mm, bis zu 19 008 Pixel und einer extrem schnellen Datenausgabe über ein oder zwei integrierte Coax Press-Schnittstellen. Mit diesen Highspeed-Modellen lassen sich Oberflächen mit enormen Geschwindigkeiten bis zum Rand hin verzerrungsfrei scannen: In der maximalen Auflösung von 600 dpi erlauben die CX-Modelle die Überprüfung von Oberflächen in einem Tempo von bis zu 138 m/min. Die häufig genutzte Auflösung von 300 dpi ermöglicht zuverlässige Inspektionen bis 450 m/min, bei 150 dpi sind über 1200 m/min realisierbar.

In beiden Serien stehen Modelle mit RGB- und Monochrom-Sensoren zur Verfügung. Für Anwendungen, die eine spezielle Beleuchtungsart oder nur ein Backlight erfordern, hat Mitsubishi Electric zudem Versionen ohne integrierte Beleuchtung im Sortiment.

Vielfältige Einsatzgebiete

Typische Anwendungsbereiche für Line Scan Bars finden sich inter anderem in der Druckindustrie und im Bereich der Folien- und Filminspektion, wo sie der Erfassung von Oberflächenfehlern auf Papier, Kunststofffolien, Textilien, Banknoten und sogar der Inspektion von Hologrammen dienen.

stemmer-imaging.ch
