Embedded Systems Mikrolabor auf einem Chip: Wasser gerne, aber bitte sauber

Ein mikrofluidischer Chip nimmt eine Wasserprobe auf, versetzt ihn mit den erforderlichen Chemikalien und befördert ihn zum Ort der Detektion. Wozu das Ganze? Auf diese Weise soll das Wasser vollautomatisiert und mit verschiedenen Parametern analysiert werden, und das auch möglichst kostengünstig.

Ob im Wasserwerk, Labor, in einem Schwimmbecken oder aus dem Wasserhahn – wer möchte da nicht eine schnelle und einfache Wasseranalyse zur Hand haben? Mit dem im Projekt Microchip entwickelten mikrofluidischen Lab-on-a-Chip lassen sich Proben aus wenigen Tropfen in kurzer Zeit vollautomatisiert analysieren. Wenn dann auch noch Personal ohne Schulung in die Lage versetzt wird, sechs für die Wasseranalytik relevante Parameter parallel mit einem kostengünstigen Messgerät zu detektieren, spart dies zusätzlich Zeit und Kosten. Zudem sind bei dieser Methodik Anwenderfehler ausgeschlossen. Reagenzien können nicht verwechselt werden und die zu dem Verfahren passende Wassermenge ist durch den Chip fest vorgegeben.

Spiegel statt Durchsicht

Der Chip erreicht eine hohe Messgenauigkeit. Dazu verhelfen ihm unter anderem eine verlängerte sogenannte Pfadlänge und ein angepasstes Design, die den Chip kompakt halten. Anstelle einer ursprünglich geplanten Durchsichtlösung setzten die Projektpartner auf eine sogenannte Spiegellösung. Das Re-Design der Hardware mit verschiedenfarbigen LEDs ermöglicht letztlich eine Analytik für das auf Photometrie basierende Messverfahren, bei dem gefärbte Wasserproben ausgewertet werden.

Kreditkartenformat voll mit Technik

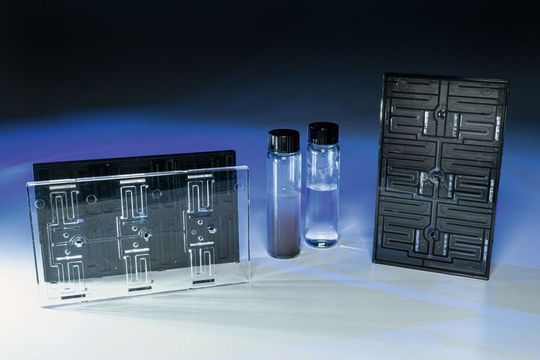

Der Chip erreicht letztlich ungefähr die Grösse einer Kreditkarte, verbunden mit einer Menge Technik wie eine Elektronikplatine mit photometrischen Sensoren, Ultraschallmischer, Druckreservoirs sowie eine Schlauchpumpe Einschub für den Chip. Dies musste, nebst Andruckmechanismus, im kleinen Gehäuse untergebracht werden. Im Vergleich zu bisherigen Lösungen ist diese wesentlich kostengünstiger. Die Projektpartner zeigen, dass es möglich ist, Multi-Parameter-Wasseranalysen in einem Kunststoffchip durchzuführen. Sie verzichten auf aufwendige und teure Technologien wie Blister und Gefriertrocknung. Sie trocknen die Reagenzien stattdessen direkt in Kammern im Kunststoffchip. Mit einer einfachen Schlauchpumpe wird die Messflüssigkeit gezielt durch den Chip dirigiert. Dadurch messen die Sensoren die durch die Reagenzien gefärbte Flüssigkeit in derselben Messkammer wie die zuvor farblose Vergleichsprobe. Hergestellt wird der Chip im Spritzgussverfahren. Damit der Chip nach aussen hin auch druckdicht ist, werden die Kanäle in einer schwarzen Ober- und einer transparenten Unterschale mittels Laserstrahlverfahren verschweisst.

Bisherige vergleichbare Systeme für die automatisierte Wasseranalyse nach Zugabe der Wasserprobe in Polymerchips sind entweder zu voluminös oder analysieren weniger Parameter parallel. Bereit für eine Massenfertigung ist der im Konsortium entwickelte und umgesetzte Demonstrator zwar noch nicht. Die Ergebnisse der Entwicklung und Tests fliessen allerdings bereits bei einem der Projektpartner, der Water-i.d. GmbH, bei der Herstellung von weiteren Wasseranalyse­geräten und -reagenzien mit ein.
