Brückenbauwerke auf der ganzen Welt lassen sich mit Weigh In Motion (WIM) und Structural Health Monitoring (SHM) effizient überwachen, um ihre Lebensdauer zu erhöhen und im schlimmsten Fall Einstürze zu verhindern. Die Kistler Gruppe installiert weltweit solche Lösungen und entwickelt ihre Sensoren und messtechnischen Systeme laufend weiter, um zur Sicherheit und Langlebigkeit von Brücken so effizient wie möglich beizutragen.

Seit man im 19. Jahrhundert Brückenbauwerke immer genauer berechnen konnte und zudem neue Materialien verfügbar wurden – zunächst Gusseisen und Stahl, dann Stahl- und Spannbeton –, entstanden immer mehr Brücken auf der ganzen Welt. Heute sind viele davon merklich in die Jahre gekommen. Trotz regelmässiger Überprüfung und Nachbesserung kommt es daher immer wieder vor, dass Brücken einstürzen. Am 28. Januar 2022 fiel in Pittsburgh (USA) die Fern Hollow Bridge in sich zusammen, eine etwa 135 Meter lange Stahlbogenbrücke über eine Waldschlucht. Glücklicherweise gab es keine Opfer, obwohl mehrere Fahrzeuge, darunter ein Bus, in den Crash verwickelt waren. Wie lassen sich solche Unfälle vermeiden und welche Technologien gibt es, um Brücken besser zu schützen?

Mit Weigh In Motion die Einhaltung von Gewichtsgrenzen sichern

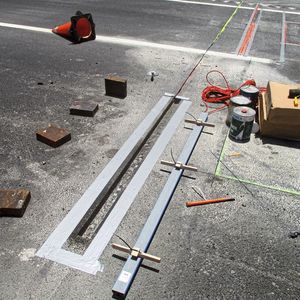

Oft bestehen auf Brücken Einschränkungen bezüglich Geschwindigkeit und Fahrzeuggewicht, insbesondere für den Schwerverkehr. Mit höherem Gewicht des Fahrzeugs steigt die Belastung des Bauwerks exponentiell an, so dass insbesondere Lkw und schwere Nutzfahrzeuge Strassen und Brücken übermässig belasten. Geschwindigkeits- und Gewichtsbegrenzungen haben jedoch leider nur begrenzte Wirkung, da sie häufig nicht eingehalten werden. Mit einem Weigh-In-Motion-System (dt. etwa «Wiegen in der Bewegung») lässt sich die Einhaltung von Vorschriften be­sonders effizient sichern. Dabei messen die direkt im Fahrbahnbelag verbauten Sensoren nicht nur das Fahrzeuggesamtgewicht, sondern auch die zur Ermittlung der realen Belastung wichtigen Achslasten – und das im laufenden Verkehr bei normalen Geschwindigkeiten (Schwerverkehr bis 120 km/h, Vans bis 140 km/h) und auf mehreren Spuren. Daraus ergeben sich drei konkrete Vorteile, die zu einem effektiven Brückenschutz beitragen: Die Sammlung von gewichtsbezogenen Fahrzeugdaten liefert eine genaue Basis für die Berechnung der tatsächlichen Belastung der Brücke sowie der Restlebensdauer (anstelle von Schätzwerten). Überladene Fahrzeuge, die das zulässige Gesamtgewicht überschreiten, können am Befahren der Brücke gehindert werden (sogenannte Vorselektion); zudem besteht je nach Gesetzgebung des Landes die Möglichkeit zur direkten Gebühren­erhebung. Zudem kann das WIM-System mit weiteren Sensoren sowie Kameras kombiniert werden, um z. B. Geschwindigkeit, Reifen­zustand und Fahrzeugabmessungen zu erkennen, und trägt damit zu erhöhter Verkehrssicherheit auf der Brücke bei.

Bildergalerie

Weigh In Motion für effizienten Brückenschutz weltweit

An vielen Brücken weltweit sind deshalb Weigh-In-Motion-Systeme der Reihe KiTraffic von Kistler im Einsatz, um Verkehrsdaten zu sammeln und die Einhaltung von geltenden Regeln zu sichern. Seit Sommer 2018 überwacht ein WIM-System von Kistler die spektakuläre Brücke «El Carrizo» in Mexiko. Überladene Fahrzeuge werden vorselektiert und am Befahren der mit 226 Metern zweithöchsten Brücke Nordamerikas gehindert. Auch ältere und kleinere Brücken lassen sich mit WIM-Systemen schützen. In Österreich wurde eine solche Lösung für eine Strassen­brücke genutzt, die eine vielbefah­rene Fernzugstrecke der Österreichischen Bundes­bahnen (ÖBB) überspannt. Wegen eines nahen Sägewerks war die Brücke durch schwere Holztransporte bereits vorgeschädigt. Mit Hilfe von KiTraffic Statistics gelang eine zuverlässige Ermittlung der nicht selten massiv überladenen Lkw, die in Zusammen­arbeit mit den Behörden zur Kasse gebeten wurden. Entspre­chend reduzierte sich die Überlastung der Brücke bereits nach kurzer Zeit.

Zustandsüberwachung in Echtzeit dank Structural Health Monitoring

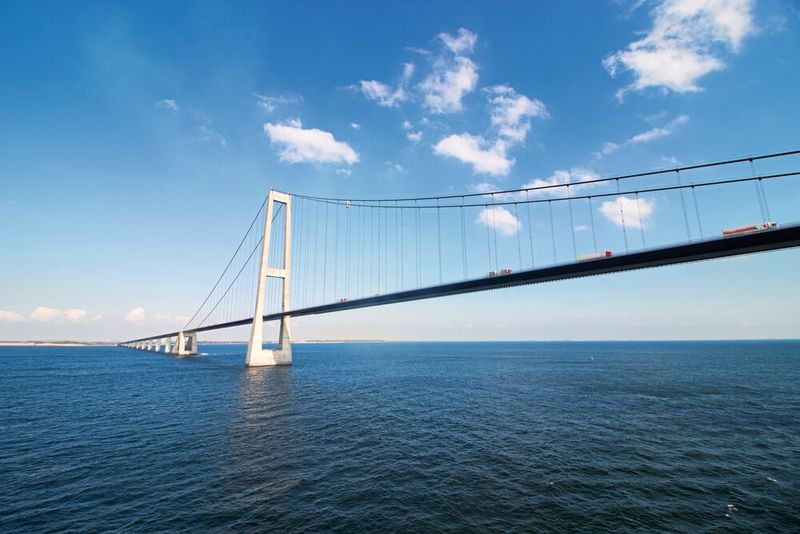

So nützlich WIM-Systeme auch für einen modernen Brückenschutz sind, verraten sie jedoch nichts über den tatsächlichen Zustand der Bauwerke. Wichtig sind deshalb weitere Technologien, die häufig mit den Begriffen Condition Monitoring (Zustandsüberwachung) und Structural Health Monitoring (strukturelle Überwachung, SHM) verbunden sind. Dabei werden Sensoren direkt an Schlüsselstellen der Brücke angebracht, um zum Beispiel Schwingungen oder Veränderungen des Baumaterials zu erfassen. Entscheidend für eine verlässliche Zustandsüberwachung ist die Datenqualität. Dabei muss die gesamte Messkette vom Sensor bis zur Software betrachtet werden, damit sichergestellt ist, dass das, was auf dem Monitor zu sehen ist, möglichst genau dem entspricht, was gerade an und «in» der Brücke passiert. Gerade für eine Echtzeit­überwachung muss daher grosses Augenmerk auf hochwertige Signalübertragung und Datenerfassung gelegt werden. Die Kistler Gruppe liefert sowohl Dehnungs- und Beschleunigungssensoren als Einzelkomponenten wie auch Komplettlösungen vom Sensor bis zur Cloud. An der Store­baelt-Brücke in Dänemark, die seit 1998 die Meeres­strasse Grosser Belt in der Ostsee überspannt, sind an den Brückenpfeilern Beschleunigungssensoren der Marke K-Beam von Kistler verbaut. Die kompakten Sensoren erfassen kontinuierlich und in Echtzeit Veränderungen der natürlichen Frequenz, die auf eine mögliche Verschlechterung des Brückenzustands hinweisen. Mehr und mehr werden auch schlüsselfertige Systeme, bestehend aus Sensorik, Datenerfassungssystem KiDAQ und kundenspezifischem Software-Dashboard, eingesetzt. Solche Lösungen ermöglichen Behörden sowie Brückenbesitzern eine kontinuierliche und verlässliche Zustandsüberwachung und unterstützen bei der Planung von Instandhaltungsmassnahmen bis hin zum Neubau.
