Sicherheit bei Stromausfall DC-USV-Notstromlösung schützt automatisches Zutrittssystem

Anbieter zum Thema

Bicker Elektronik GmbH

SCHURTER AG

FAULHABER SA

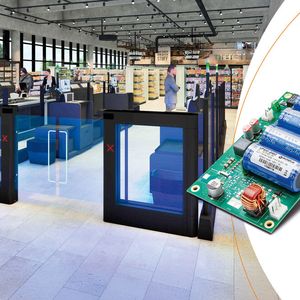

Eine barrierefreie Zutrittsschleuse muss auch im Falle eines Stromausfalls einen zuverlässigen Betrieb sicherstellen. Dafür ist eine kompakte und wartungsfreie Notstromversorgung erforderlich, die sich in das System integrieren lässt. Erfahren Sie in diesem Anwenderbericht, wie der Stromversorgungsspezialist Bicker Elektronik eine massgeschneiderte und wartungsfreie USV-Lösung realisiert hat.

Automatische Schiebetür für Ein- und Ausgangsbereiche

Die «SlidingDoor» wurde von Wanzl speziell für moderne Ein- und Ausgangsbereiche entwickelt und bietet die ideale Lösung für Unternehmen mit hohen Anforderungen an Sicherheit und Komfort. Durch den selbstständigen Öffnungs- und Schliessmechanismus der Schiebetüren können Zutrittsbereiche begrenzt oder Personenströme wirkungsvoll und barrierefrei gesteuert werden. Das System eignet sich ideal für Anwendungen wie Ladenflächen, Selbstbedienungskassen, Firmenzugänge und Fitnessstudios. Die «SlidingDoor» ist mit modernster Antriebstechnik ausgestattet und wird mit einer Notfallöffnung bei Stromausfall oder Brand angeboten.

Die Herausforderung: Unterbrechungsfreie Stromversorgung für den Notfallbetrieb

Die Antriebe der «SlidingDoor» werden von einem vorgeschalteten AC/DC-Netzteil mit 24V versorgt. Ein plötzlicher Stromausfall – sei es durch einen technischen Defekt oder im Brandfall – kann dazu führen, dass die Tür geschlossen bleibt und Fluchtwege blockiert werden. Dies könnte im Ernstfall die Sicherheit von Personen im Gebäude gefährden. Um eine sichere Durchgangsmöglichkeit in jeder Situation zu gewährleisten, suchten die Systementwickler von Wanzl nach einer unterbrechungsfreien Stromversorgung (USV), welche gewährleistet, dass die Tür im entscheidenden Moment zuverlässig öffnet und der Fluchtweg dauerhaft freigegeben bleibt. Hierfür muss im USV-Pufferspeicher jederzeit ausreichend Energie für eine sichere Öffnung der Tür vorhanden sein. Im regulären Betrieb benötigt der Antrieb eine Stromstärke von 2,3 A, während im Rahmen der Sicherheitsprüfung kurzfristig 5 A Peak zur Verfügung stehen müssen. Die Lösung sollte zudem nicht nur platzsparend in das bestehende System integriert werden können, sondern auch eine wartungsfreie, langzeitstabile Energiespeicher-Technologie bieten. Klassische Batterielösungen kamen daher nicht in Frage.

Bildergalerie

Bildergalerie mit 7 Bildern

Ausfallsichere Stromversorgung

DC-USV-Lösung für smarte Gewächshaussteuerung

Die Lösung: 24V DC-USV-Modul mit wartungsfreier Supercap-Pufferung

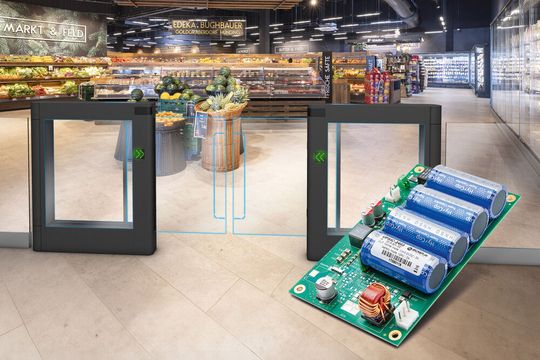

Mit Bicker Elektronik fanden die Systementwickler von Wanzl nicht nur einen Stromversorgungsspezialisten und Technologie-Partner, sondern auch die optimale Lösung für die unterbrechungsfreie 24V DC-Notstromversorgung des «SlidingDoor»-Systems: Das kundenspezifische DC-USV-Modul BICKER UPSIC-2403-B3 mit Supercaps als Energiespeicher. Dank der hohen Zyklenfestigkeit von bis zu 500.000 Be- und Entladezyklen bieten die wartungsfreien Ultrakondensatoren (sog. Supercaps) eine aussergewöhnlich lange Lebensdauer und erfordern keinerlei Wartung. Zudem ist der Energiespeicher innerhalb kürzester Zeit geladen und einsatzbereit.

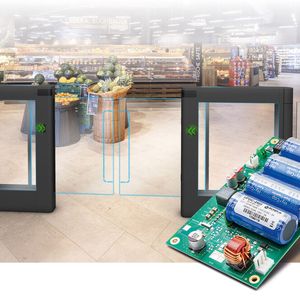

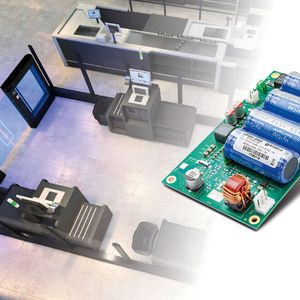

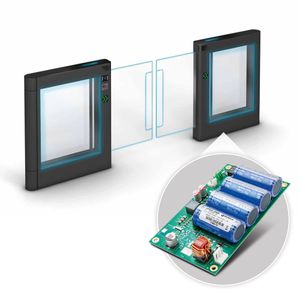

Aufgrund der kompakten Abmessungen bei gleichzeitig hoher Leistungsdichte lassen sich die DC-USV-Module platzsparend integrieren. In den beiden Säulen der «SlidingDoor» ist jeweils eine UPSIC-2403-B3 von Bicker Elektronik verbaut. Die speziell angepasste B3-Variante stellt die erforderliche Peak-Leistung für die Sicherheitsprüfung nach Montage, Installation oder Reparatur der Zutrittsschleuse zuverlässig bereit. Die Lade- und Steuerelektronik der DC-USV leitet im Normalbetrieb die Eingangsspannung mit einem minimalen Abschlag an den Ausgang weiter, lädt die Supercaps und überwacht die Spannungsschwellen am Eingang. Bei Unterschreitung der definierten Schwellenspannung schaltet die UPSIC-2403-B3 innerhalb von Sekundenbruchteilen auf den Backup-Betrieb um und stellt am Ausgang eine unterbrechungsfreie und geregelte 24VDC-Spannungsversorgung sicher.

Luftgütemessung in Smart Cities

USV-Lösung mit Nachtaufladung via Laternenmast

Hohe Temperaturbeständigkeit für zuverlässigen Einsatz

Die «SlidingDoor» wird in einem Umgebungstemperaturbereich von +5°C bis +50°C betrieben. Die UPSIC-2403-B3 ist jedoch für einen deutlich weiteren Arbeitstemperaturbereich von -20°C bis +70°C ausgelegt. Damit übertrifft sie die Temperaturanforderungen des Systems von Wanzl deutlich und bietet durch ihre hochwertigen Komponenten zusätzliche Systemreserven im langjährigen Einsatz.

Supercaps – kurze Ladezeiten, lange Lebensdauer!

Für die unterbrechungsfreie DC-Stromversorgungen stehen im Bereich kurzer und mittlerer Überbrückungszeiten wartungsfreie Supercaps als hocheffiziente und besonders langlebige Energiespeicher mit bis zu 500 000 Lade- und Entladezyklen zur Verfügung. Im Gegensatz zu Batterien, die Energie über den Umweg einer chemischen Reaktion speichern, basieren Supercaps auf den elektrophysikalischen Prinzipien des Doppelschicht-Kondensators (EDLC) und sind innerhalb kürzester Zeit geladen und einsatzbereit. Unter vergleichbaren Einsatzbedingungen weisen Supercaps eine bis zu 10x längere Lebensdauer als klassische Blei-Säure-Batterien auf.

Vorteile & Kundennutzen: Hoher Qualitätsanspruch für maximale Sicherheit und Lebensdauer

Die automatische «SlidingDoor» von Wanzl bietet Betreibern von Geschäften und anderen Einrichtungen eine effiziente Zugangslösung für den Ein- und Ausgangsbereich. Zwei DC-USV-Module UPSIC-2403-B3 von Bicker Elektronik versorgen bei Stromausfall die Antriebe für die Notfallöffnung der Schiebtüren unterbrechungsfrei mit 24VDC und tragen so zur Sicherheit von Personal und Kunden bei. Als Energiespeicher kommen Supercaps (EDLC) zum Einsatz, die sich durch ihre aussergewöhnliche Langlebigkeit auszeichnen und so den wartungsfreien Betrieb über viele Jahre ermöglichen. Betreiber profitieren somit von einer zukunftssicheren, nachhaltigen Lösung, die den reibungslosen Notfallbetrieb der automatischen Schiebetüren garantiert und gleichzeitig Wartungskosten signifikant reduziert. Im Rahmen der Zusammenarbeit mit Bicker Elektronik schätzt die Firma Wanzl neben der hohen Produktqualität «Made in Germany» besonders die unkomplizierte Kommunikation und die technologische Realisierbarkeit der kundenspezifischen Stromversorgungslösung.
