Aerotech auf der Laser World of Photonics 2025 Leistungsstarker Miniatur-Hexapod für hochpräzise Anwendungen

Quelle: Aerotech 3 min Lesedauer

Anbieter zum Thema

Aerotech GmbH
Vogt AG Verbindungstechnik
FAULHABER SA

Mit dem Hex150-125HL bringt Aerotech die neueste Generation seiner Hexapod-Technologie auf den Markt. Der kompakte Sechs-Achs-Positionierer kombiniert präzise Bewegungen mit hoher Tragfähigkeit und einfacher Integration. Die optimierte Konstruktion bietet zudem eine exzellente Wiederholbarkeit und minimale Schrittweiten bis in den Nanometerbereich.

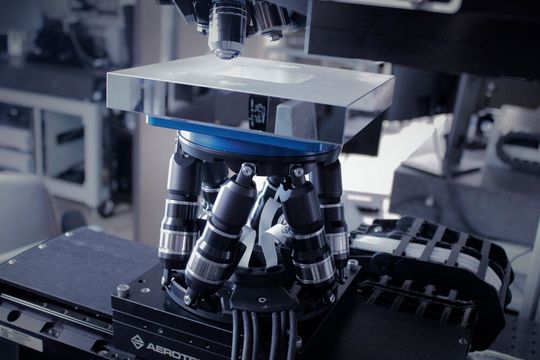

Mikroskopiesystem mit Hexapod und erweitertem Arbeitsvolumen für industrielle Automatisierungsmöglichkeiten.(Bild: Aerotech)
Mikroskopiesystem mit Hexapod und erweitertem Arbeitsvolumen für industrielle Automatisierungsmöglichkeiten.
(Bild: Aerotech)

Der Hex150-125HL wurde für höchste Präzision in der Positionierung entwickelt. Sein durchdachtes Design mit vereinfachter Verkabelung und verbesserter Kinematik ermöglicht herausragende Dynamik und Genauigkeit. Mit einer maximalen Nutzlast von 12 kg und Bewegungsbereichen bis zu 30 mm linear bzw. 30° rotativ pro Achse eignet sich der Miniatur-Hexapod für anspruchsvolle industrielle und wissenschaftliche Anwendungen.

Dank seiner robusten, steifen parallelkinematischen Konstruktion ist er besonders widerstandsfähig und ideal für Automatisierungslösungen. Anwender aus Branchen wie Elektronik, Photonik, Automotive, Maschinenbau und Medizintechnik profitieren von seiner hohen Präzision und Dynamik - insbesondere in der Qualitätssicherung und Messtechnik.

Bildergalerie

Simon Smith, European Director bei Aerotech, hebt hervor: «Der Hex150-125HL wurde entwickelt, um präzisere, schnellere und flexiblere Bewegungen in beengten Räumen zu ermöglichen. Mit seiner Kombination aus kompaktem Design, leistungsfähiger Steuerung und einfacher Integration bietet er eine herausragende Lösung für die unterschiedlichsten High-Tech-Anwendungen.»

Flexible Integration in bestehende Systeme

Seine kompakte Bauweise mit einer vereinfachten Zweikabel-Lösung erleichtert die Integration in Forschungs- und Produktionsumgebungen erheblich. Eine optionale Montageplatte ermöglicht die einfache Befestigung auf optischen Tischen oder Lochrasterplatten. Die 35-mm-Öffnungen in Plattform und Basis verbessern den Zugang zum Werkstück und bieten Platz für zusätzliche Kabel und Schläuche.

Leistungsstarke Steuerung und intuitive Software

Die präzisen Aerotech-Bewegungssteuerungen, vielfach ausgezeichnet für ihre Leistungsfähigkeit, sorgen für maximale Präzision und Benutzerfreundlichkeit. Sie unterstützen die Programmierung in mehreren Koordinatensystemen und bieten eine intuitive Benutzeroberfläche. Echtzeit-Visualisierungs- und Simulationswerkzeuge erleichtern die Optimierung der Bewegungsabläufe. Die HexGenT-Software vereinfacht zudem die Simulation des Arbeitsbereichs und der möglichen Bewegungsabläufe.

Effiziente Bewegungssteuerung mit XA-Antriebstechnik

Der Hex150-125HL kann mit den neuen XA4-DC-AX2- und AX4-Servoantrieben von Aerotech betrieben werden. Diese kompakten ein- und mehrachsigen Antriebe eignen sich für den Schaltschrank-Einbau und sind Teil der benutzerfreundlichen Automation1-Plattform. Die Plattform ermöglicht eine präzise Systemkonfiguration und Steuerung über einen softwarebasierten Motion Controller.

Die XA-Antriebe unterstützen verschiedene Rückmeldesysteme und verfügen über einen On-Board-Speicher für Hochgeschwindigkeitsdatenerfassung und Prozesssteuerung. Mit der Automation1-Steuerung lassen sich bis zu zwölf HyperWire-Bewegungsachsen steuern und bis zu neun Benutzeraufgaben gleichzeitig ausführen. Der Hex150-125HL kann flexibel in einem 19-Zoll-Rack, unter einem Maschinensockel oder auf einer anderen Platte montiert werden.

Breites Anwendungsspektrum und flexible Skalierbarkeit

Der Hex150-125HL ist die ideale Lösung für Anwendungen mit höchsten Anforderungen an die Positioniergenauigkeit. Typische Einsatzgebiete umfassen:

  • Optikprüfung, Ausrichtung und Bonding
  • Manipulation photonischer Systeme
  • Optische Wafer-Prüfung
  • Testverfahren in der Luft- und Raumfahrt
  • Elektrooptische Prüfung und Qualifizierung
  • Manipulation von Synchrotron- und Beamline-Proben

Neben dem Einsatz in Laborumgebungen bietet der Hex150-125HL auch grosses Potenzial für die automatisierte Produktion. Mit Geschwindigkeiten von bis zu 30 mm/s und 30°/s optimiert er die Durchsatzzeiten in industriellen Prozessen. Seine robuste Bauweise sorgt für zuverlässige Leistung - selbst bei jahrelangem Dauerbetrieb.

Höchste Präzision für moderne Anwendungen

Aerotech präsentiert mit dem Hex150-125HL einen leistungsstarken und vielseitigen Miniatur-Hexapod, der sich durch Präzision, Kompaktheit und einfache Integration auszeichnet. «Unsere Kunden profitieren von einer einfachen Implementierung, höchster Wiederholgenauigkeit und flexiblen Integrationsmöglichkeiten», fasst Simon Smith zusammen.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung. Die Einwilligungserklärung bezieht sich u. a. auf die Zusendung von redaktionellen Newslettern per E-Mail und auf den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern (z. B. LinkedIn, Google, Meta).

Aufklappen für Details zu Ihrer Einwilligung

Mehr zur Aerotech Productline 2025 präsentiert das Unternehmen auf der Laser World of Photonics in München, vom 24.-27. Juni 2025, in Halle A3.221.
