Eine Revolution im Schaltschrankbau – nicht mehr und nicht weniger verspricht das MX-System von Beckhoff. Worauf sich dieser Anspruch begründet und auf welche Weise der konventionelle Schaltschrank ersetzt werden kann, erläutern Hans Beckhoff, geschäftsführender Inhaber, und Daniel Siegenbrink, Produktmanager MX-System, im Interview.

Beckhoff steht seit jeher für technische Innovationen. Was können wir als nächsten Entwicklungsschritt in der Automatisierung erwarten?

Hans Beckhoff: Richtig, wir haben schon so manche Revolution in der Automatisierung eingeführt. Ich erinnere mich in diesem Zusammenhang gern an das Prinzip der PC-basierten Steuerungstechnik im Allgemeinen sowie an die Busklemmen als dezentrale I/Os und an unser heute als weltweiter Standard etabliertes Kommunikationsprotokoll EtherCAT. Insgesamt konnten wir in der über 40-jährigen Firmengeschichte vielfältige Erfahrungen sammeln, wie man Automatisierungstechnik grundlegend verbessern kann. Hinzu kommt, dass Beckhoff nicht nur ein Automatisierungsspezialist, sondern auch ein erfolgreicher Schaltschrankbauer mit rund 250 Mitarbeitenden ist. Nun fassen wir dieses breite Know-how in technologischer wie auch in praktischer Hinsicht in einer neuartigen Produktreihe zusammen. Diese wird aus unserer Sicht die Automatisierung nachhaltig verändern.

Was ist unter der neuen Produktreihe zu verstehen?

H. Beckhoff: Wie erwähnt kennen wir den Schaltschrankbau aus der Praxis sehr genau. Diese Erfahrung haben wir mit dem Know-how aus unseren anderen Produktbereichen, das heisst bei IPCs, I/O- und Kommunikationstechnologie, Antriebstechnik und Software, kombiniert. Ergebnis ist ein einheitlicher Automatisierungsbaukasten, der den klassischen Schaltschrank mit seiner Verdrahtung vollständig durch normierte Module ersetzt. Dabei werden alle im Schaltschrank beziehungsweise an der Maschine benötigten Gewerke und Funktionen in einem System – dem MX-System – zusammengefasst.

Bildergalerie

Daniel Siegenbrink: Jeder Schaltschrank ist vom Prinzip her gleich aufgebaut. Es gibt immer eine Energieeinspeisung, einen Hauptschalter, Netzteile, die Steuerung inklusive I/O-Ebene und Feldbus sowie die Antriebstechnik. Dazu kommt die Energieverteilung, das heisst das Schalten von 400 V beziehungsweise der Direktstart von Motoren oder die Versorgung von Fremdaggregaten. Diese immer wieder auftauchenden Blöcke haben wir normiert und mit dem MX-System in einem einheitlichen Konzept umgesetzt.

Wie ist das MX-System im Detail aufgebaut?

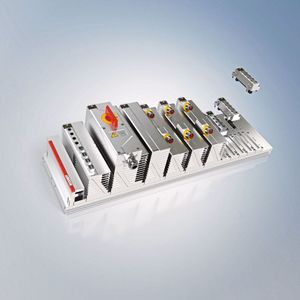

H. Beckhoff: Grundvoraussetzung ist eine äusserst robuste mechanische Lösung in Schutzart IP67, um alle Automatisierungsmodule praxisgerecht und stabil direkt an der Maschine unterbringen zu können. Wir haben hierfür ein sogenanntes Baseplate-Konzept realisiert. Dazu gehört zunächst die aus einem mechanisch sehr stabilen Aluminiumprofil bestehende Baseplate, die alle erforderlichen Signale, Leistungsspannungen und Kommunikationskanäle integriert. In dieser Baseplate sind verschiedene Steckplätze – Data- und Power-Steckplätze – definiert, auf die sich Funktionsmodule aufstecken lassen. Das ist die Basis für ein modulares Schaltschranksystem, das sich aufgrund der robusten Baseplate und Modulausführung direkt und ohne weitere Schutzgehäuse an der Maschine montieren lässt. Ein zentraler, manuell aufgebauter Schaltschrank ist somit nicht mehr notwendig.

Wie lässt sich damit eine Schaltschrankfunktion konkret umsetzen?

H. Beckhoff: Mit dem entsprechenden Funktionsmodul kann man zum Beispiel einen Antrieb einfach auf einen Steckplatz der Baseplate aufstecken und mit robusten unverlierbaren Inbus-Schrauben festschrauben. Er wird dann automatisch mit EtherCAT, also der Kommunikation, mit den entsprechenden Steuerspannungen und mit den Leistungsspannungen versorgt. Mehr braucht es nicht. Eine Minute und der Antrieb ist komplett eingebaut! Für den Motoranschluss steht auf der Modulvorderseite natürlich unsere bewährte One Cable Technology (OCT) zur Verfügung. Analog dazu sind die anderen Module aufgebaut, zum Beispiel für die elektrische Einspeisung ein UL-konformes Einspeisemodul mit Hauptschalter und integriertem Netzteil. Insgesamt bilden wir mit dem MX-System die gesamte Automatisierungswelt ab, von digitalen, analogen und Safety-I/Os über Netzteile für eine 600-V-Antriebszwischenkreisspannung und andere Leistungsendstufen bis hin zu steckbaren Industrie-PCs. Es ist wirklich verblüffend, wie schnell ein Schaltschrank mit dem MX-System aufgebaut werden kann! Individuelle kundenspezifische Sonderfunktionen, die nicht in unserem Standard-Baukasten abgedeckt werden, werden vom MX-System ebenfalls unterstützt. Über Leergehäuse mit entsprechender MX-System-Schnittstelle oder über separate, per EtherCAT angebundene Schaltkästen lassen sich beliebige Funktionen integrieren.

D. Siegenbrink: Wir decken tatsächlich alle an der Maschine benötigten Funktionen ab. Die – übrigens Hot-Swap-fähigen – Module gliedern sich in die Produktbereiche PC, I/O und Motion und die neuen Segmente Relais und System. Dazu zählen auch einige neue Produkte wie zum Beispiel Frequenzumrichter, Relais, Schütze, Hybrid-Motorstarter und Leistungsabgänge.

H. Beckhoff: Wir profitieren natürlich vom breiten Spektrum unserer PC- und EtherCAT-basierten Steuerungs- und Antriebstechnik, indem wir auf bewährte Technologien zurückgreifen können. Dennoch haben wir für das MX-System das komplette Beckhoff-Produktspektrum quasi neu erfunden und sowohl unter Leistungs- wie auch unter Steuerungsgesichtspunkten steckbar gestaltet. Um dabei zielgerichtet mit Blick auf die praktischen Anwendungen unserer Kunden zu entwickeln, arbeiten wir von Beginn an, das heisst seit mehr als drei Jahren, mit diversen Leitkunden zusammen. Das hat uns bei der Systemspezifikation sehr geholfen.

Apropos Spezifikation, welches sind die Rahmenparameter für den Einsatz des MX-Systems?

H. Beckhoff: Das MX-System ist für maximal 63 A Anschlussleistung sowie für die typischen Spannungsbereiche 110 bis 230 V einphasig und 380 bis 530 V dreiphasig ausgelegt. Der zulässige Temperaturbereich reicht von 0 bis 50°, bei rein passiver Kühlung.

D. Siegenbrink: Für die einzelnen Steckplätze gelten folgende Parameter: Der Data-Steckplatz bietet EtherCAT-Kommunikation sowie 24 beziehungsweise 48 V DC und bis 20 A, ein Power-Steckplatz stellt 400 V AC und 600 V DC bei maximal 35 A zur Verfügung. Durch die parallele Nutzung von zwei Power-Steckplätzen können wir auch bis maximal 63 A für ein Modul zur Verfügung stellen. Ein weiterer wichtiger Aspekt für den praktischen Einsatz betrifft die Zertifizierungen. Das MX-System ist ein Schaltschrankersatz, der die relevanten Schaltschranknormen einhält. Aber nicht nur das. Im Gegensatz zum konventionellen Schaltschrank bietet es eine einheitliche Lösung für CE, UL CSA und IEC. Der Maschinenbauer kann also tatsächlich auf Lager fertigen und sich erst am Tag der Auslieferung entscheiden, in welche Region weltweit er die Maschine verschickt.

Welche weiteren Vorteile ergeben sich für den Maschinen- und Anlagenbauer?

H. Beckhoff: Die Vorzüge des neuen Modulsystems zeigen sich bereits in der Konstruktionsphase. Denn die Komplexität eines Schaltschranks mit allen Einzeldrahtverbindungen, Einzeladerbeschriftungen und dem konstruktiven Aufwand für den späteren Schaltschrankbau reduziert sich drastisch. Mit dem MX-System müssen nur noch Module auf eine Platte gesteckt werden, sozusagen als elektrische Schaltschrankinsel ähnlich einer pneumatischen Ventilinsel. Das führt nach Aussage einiger Kunden, denen wir das System bereits vorgestellt haben, dazu, dass sich zum Beispiel 300 Seiten Schaltplan auf 30 Seiten reduzieren und der zugehörige Arbeitsaufwand ebenfalls um 90 Prozent geringer ist. Das sind immense Einsparungen, die sich auch in geringeren Kosten niederschlagen sollten.

D. Siegenbrink: Unsere Kunden denken heute in kompakten Maschinenmodulen, haben aber immer auch den Schaltschrank sozusagen als übergeordnete Einheit zu berücksichtigen. Zum einen erfordert das viel Verkabelungsarbeit und zum anderen lässt sich auf diese Weise die Modularität in den Maschinenkonzepten nicht vollständig abbilden. Mit unserem System ist das hingegen problemlos möglich, denn der Schaltschrank ist kein grosser monolithischer Block mehr, sondern er kann modular an der Maschine verteilt werden.

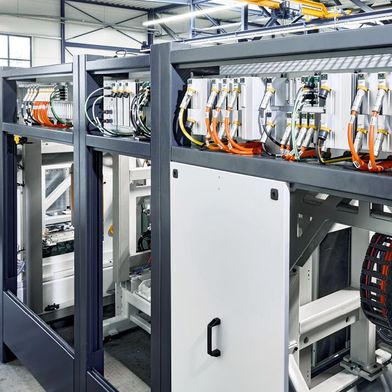

H. Beckhoff: Entscheidend ist sicher auch der minimierte Platzbedarf. Der Maschinenbauer kann das kompakte MX-System direkt am Maschinenkörper anbringen und somit auf einen separat platzierten Schaltschrank mit eigenen Leitungswegen verzichten. Dadurch vereinfacht sich die Installation deutlich, insbesondere in Verbindung mit vorkonfektionierten Kabeln. Zumal die steckbare Installation nicht mehr unbedingt ein Elektriker vornehmen muss, sondern auch ein Mechaniker mit übernehmen kann.

Was bedeutet das MX-System für den Schaltschrankbau an sich?

D. Siegenbrink: Der Schaltschrankbau ist heute meist ein komplizierter Vorgang mit sehr vielen Komponenten und Prozessabläufen. Hinzu kommen eine gewisse Fehleranfälligkeit und der hohe Platzbedarf. Hier hilft, dass mit unserer steckbaren Technologie nicht nur der Schaltplan, sondern auch der Verdrahtungsaufwand geringer wird. Analysen haben ausserdem gezeigt, dass teilweise weniger als 10 Prozent der Bauteile erforderlich sind. Es entfällt also viel Aufwand im Bereich Schaltschrankbau.

H. Beckhoff: Ähnlich wie die Maschinenplanung profitiert auch der Schaltschrankbau vom minimierten Aufwand. Wir schätzen, dass sich zum Beispiel ein zuvor 24-stündiger Schaltschrankaufbau auf nur noch rund eine Stunde Modulmontage reduzieren lässt. Zudem wird sich auch die Schaltschrankqualität verbessern. Schliesslich wird die komplexe Einzelverdrahtung durch ein einfaches, fehlerfreies Zusammenstecken ersetzt. Ein weiterer Kostenspareffekt kommt hinzu, da wir die bisherige manuelle Einzelfertigung in die industrielle Vorfertigung der Module verlegt haben. Zudem werden viele Maschinenbauer ihre Logistik vereinfachen können, da sich mit dieser einfach montierbaren Technologie auf einem externen Schaltschrankbau verzichten lässt.

Inwieweit profitiert der Endanwender vom MX-System?

H. Beckhoff: Wir glauben, dass unser MX-System gerade auch bei den Endanwendern der Maschine sehr grosse Vorteile generieren wird. Durch die Kapselung der einzelnen Automatisierungsfunktionen in einem Modul lässt sich auf Modulebene eine einfache Diagnose für elektrische Fehlerfälle durchführen. Klassischerweise darf bei einem solchen Fehler nur der Elektriker den Schaltschrank öffnen, um mithilfe eines Messgeräts eine Spannung oder ein Schütz zu prüfen. Mit dem MX-System ist das nicht mehr notwendig, denn den Schaltschrank an sich gibt es nicht mehr und die eigentliche Funktion ist in ein Modul gewandert. Also muss der Instandhalter nur noch den Zustand des Moduls ermitteln – anhand von Status-LEDs, eines Smartphones und der Beckhoff-Device-Diagnose – und dann entscheiden, ob das Modul, das Kabel zum Feldgerät oder das Feldgerät selbst auszutauschen ist.

D. Siegenbrink: In vielen Unternehmen fehlt häufig geeignetes Instandhaltungspersonal, welches bei der zunehmend komplexeren Steuerungstechnik den Service oder Reparaturen durchführen kann. Auch unter diesem Aspekt haben die einfache Austauschbarkeit der Module und das umfassende Diagnosekonzept für den Endanwender eine immense Bedeutung. Zumal beim MX-System anders als im klassischen Schaltschrank ausschliesslich vernetzte Komponenten zum Einsatz kommen. Mithilfe des ebenfalls neu eingeführten Beckhoff-Device-Diagnose-Systems lässt sich daher jederzeit zum Beispiel der Status jeder einzelnen Sicherung, eines Netzteils oder des Hauptschaltermoduls abfragen – einfach als Teilnehmer im EtherCAT-Netzwerk.

Was ist unter dem genannten Diagnosekonzept genau zu verstehen?

D. Siegenbrink: Zum einen gehören die bekannt umfangreichen Diagnosemöglichkeiten von EtherCAT dazu. Ergänzt wird dies durch eine für jedes Modul eineindeutige Seriennummer, die als DataMatrix-Code auf der Frontseite platziert ist. Dieser Code lässt sich per Smartphone-App scannen, wodurch sich das Smartphone mit der Steuerung verbindet und dann die jeweiligen Diagnosedaten wie zum Beispiel Modulstatus oder Fehlerspeicher anzeigt. Das Smartphone wird so zum «Universal-Digitalvoltmeter und Scope». Es ersetzt nicht nur die klassischen Messgeräte. Der Instandhalter oder Servicetechniker wird genau über den Zustand einer Funktion oder Baugruppe informiert, ohne dass er die Hardware ausmessen muss.

H. Beckhoff: Mit diesem Konzept führen wir ganz allgemein die Beckhoff-Device-Diagnose ein, indem jedes intelligente Beckhoff-Produkt eine solche eineindeutige Seriennummer erhält. Diese kann von aussen über den DataMatrix-Code oder intern über die EtherCAT-Kommunikation eingelesen werden.

Welche Kunden möchte Beckhoff mit dem neuen MX-System ansprechen?

H. Beckhoff: Wir denken, dass wir fast alle Aufgabenstellungen der Automatisierung mit unserem neuen System lösen können! Das MX-System ist für eine möglichst grosse Anwendungsbreite ausgelegt, genau wie der traditionelle Schaltschrank selbst, den wir im Endeffekt damit ersetzen wollen. Natürlich passt das MX-System perfekt im Maschinenbau, aber auch in der Prozesstechnik, Mess­technik, Gebäudeautomatisierung usw. sollte das System deutliche Vorteile für die Anwender bringen. Überall, wo es um elektrische Energie und Intelligenz geht, wird das MX-System grosse Vorteile haben!
