Messtechnik Neuer 75-Ohm-Kompakt-VNA SC7540 – ein dynamisches Kraftpaket

Redakteur: Andreas Leu

Netzwerkanalyse neu gedacht – getreu diesem Motto entwickelt Copper Mountain Technologies seit vielen Jahren innovative Netzwerkanalysatoren mit beeindruckender Leistungsfähigkeit. Seit Juli ergänzt nun das neue Modell SC7540 mit einem Frequenzbereich von 100 kHz bis 4 GHz das Spektrum der 75-Ω-Systeme bei Telemeter Electronic.

Anbieter zum Thema

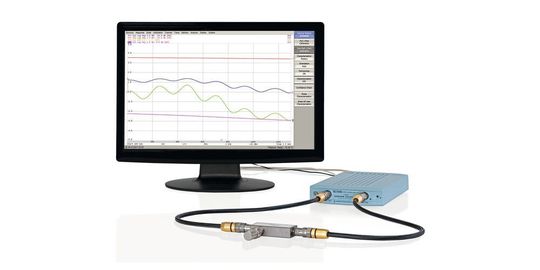

(Bild: Telemeter)

Ein beeindruckender Dynamikbereich von 135 dB (Frequenzbereich 1 MHz bis 4 GHz) sowie eine Messgeschwindigkeit von 24 µs machen diesen neuen VNA zum ausgezeichneten Analysewerkzeug für nahezu jede Messaufgabe. Wie alle Geräte der Copper-Mountain-VNA-Serie «SC» besteht auch der SC7540 aus einem kompakten HF-Messmodul mit zwei 75-Ω-Ports (N-Konnektoren), einer Frequenzauflösung von 1 Hz und der S2-Software-Applikation. Diese Software läuft unter Windows oder Linux auf einem PC, Laptop, Tablet oder einem x86-Boardcomputer, welcher über eine USB-Schnittstelle mit dem Messmodul verbunden ist. Die S2-Software kann gleich auf mehreren Computern installiert werden, wodurch die gemeinsame Nutzung des Analysator-Messmoduls erleichtert wird. Die Anzahl der Messpunkte reicht von 2 bis 200 001 Punkten. Mit dem ACM2708 bietet Copper Mountain übrigens ergänzend ein automatisches Kalibriermodul an.
