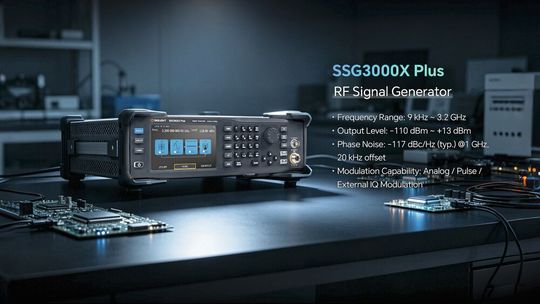

Siglent stellt HF-Signalgeneratoren der Serie SSG3000X Plus vor HF-Signalgeneratoren: Mehr Leistung im Einstiegssegment

Anbieter zum Thema

Siglent Technologies Germany GmbH

Vogt AG Verbindungstechnik

FAULHABER SA

Siglent bringt mit der SSG3000X Plus eine neue Generation analoger HF-Signalgeneratoren auf den Markt und bietet damit einen leistungsstarken Einstieg in die HF-Technik. Die Serie SSG3000X Plus verbindet Frequenzen bis 3,2 GHz mit vielfältigen Modulationsoptionen, präziser Pegelsteuerung und intuitiver Bedienung per Touchscreen oder Browser.

Mit der fortschreitenden Entwicklung von HF-Anwendungen steigen auch die Anforderungen an universell einsetzbare Signalgeneratoren. Drahtlose Kommunikation, IoT-Geräte, zunehmend integrierte HF-Komponenten sowie der wachsende Einsatz von HF-Technologie in Ausbildung, Entwicklung und Produktion erhöhen den Bedarf an Einstiegsgeräten, die zuverlässige Signalqualität, präzise Ausgangspegelsteuerung und flexible Modulationsfunktionen bieten und zugleich praxistauglich für den täglichen Einsatz bleiben. Mit der neuen Serie SSG3000X Plus reagiert Siglent auf diese veränderten Anforderungen und präsentiert den Nachfolger der etablierten SSG3000X-Serie. Die neue Generation hebt die Leistungsfähigkeit der analogen HF-Signalgeneratoren im Einstiegssegment deutlich an und bleibt zugleich auf die unterschiedlichen HF-Tests im Alltag ausgerichtet.

Die Serie SSG3000X Plus bietet Frequenzbereiche von 9 kHz bis wahlweise 2,1 GHz oder 3,2 GHz bei einer Frequenzeinstellauflösung von 0,01 Hz. Ein typisches Phasenrauschen von -117 dBc/Hz bei einem 1-GHz-Träger und 20 kHz Offset ermöglicht eine saubere und präzise HF-Signalerzeugung. Der Ausgangspegel reicht von -110 dBm bis +13 dBm mit spezifizierter Leistung. Eine typische Pegelgenauigkeit von ≤0,7 dB ermöglicht eine stabile und reproduzierbare Steuerung des am Prüfling anliegenden Signals.

Neben der CW-Signalerzeugung bietet die Serie integrierte AM-, FM- und Phasenmodulation mit internen, externen oder kombinierten Modulationsquellen. Zusätzlich unterstützt sie Pulsmodulation mit einem On-/Off-Verhältnis von ≥68 dBc. Ein optionaler Pulsfolgengenerator erweitert den Einsatzbereich für anspruchsvollere gepulste HF-Experimente und Testaufbauten. Für Anwendungen mit modulierten HF-Signalen bieten die Modelle SSG3000X-IQE Plus eine externe IQ-Modulation. In Kombination mit einer geeigneten Basisband-IQ-Quelle, beispielsweise einem Generator der Siglent SDG6000X-Serie, lassen sich IQ-modulierte Signale mit einer typischen HF-Bandbreite von bis zu 200 MHz erzeugen. Die Kombination ermöglicht zudem Zweiton-Messungen, beispielsweise zur Bestimmung des Third-Order Intercept.

Die Plus-Generation bietet darüber hinaus Funktionen, die praktische HF-Messabläufe deutlich vereinfachen. USB-Leistungssensoren lassen sich direkt zur Leistungsmessung und automatischen Pegelregelung einbinden. Dadurch kann der Ausgangspegel des Generators anhand der tatsächlich am Prüfling anliegenden Leistung geregelt werden, so dass zum Beispiel Verluste durch Kabel, Komponenten oder andere Elemente im Signalpfad zu kompensiert werden können. Ein kapazitiver 5-Zoll-Touchscreen ermöglicht den direkten Zugriff auf die Gerätefunktionen; Tastatur- und Mausunterstützung bieten zusätzliche Bedienoptionen. Der browserbasierte Fernzugriff erlaubt die Steuerung über PCs und mobile Endgeräte ohne zusätzliche Spezialsoftware. Mit diesen Eigenschaften unterstützt die Serie SSG3000X Plus ein breites Spektrum allgemeiner HF-Anwendungen, von Ausbildung und Einstieg in die HF-Technik über Komponentencharakterisierung, Entwicklung und Fehlersuche bis hin zu Produktionstests.
