Neues Oszilloskop Schnelle Einblicke dank verbesserter Bedienung und Leistung

Redakteur: Andreas Leu

Mit dem neuen R&S-RTO6-Oszilloskop setzt Rohde & Schwarz für seine erfolgreiche R&S-RTO-Serie einen weiteren Meilenstein. Dank einer aktualisierten Benutzeroberfläche, einem grösseren 15,6-Zoll-Full-HD-Touchscreen und intuitiver Bedienlogik ermöglicht es das Gerät, täglich anfallende Messaufgaben schneller zu lösen.

Firma zum Thema

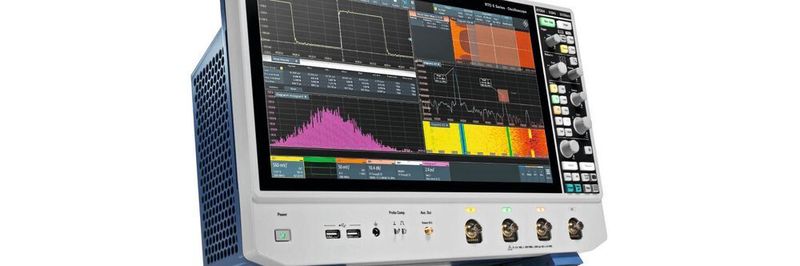

Rohde & Schwarz stellt die nächste Generation seines R&S-RTO-Oszilloskops der 6-GHz-Klasse vor.
Rohde & Schwarz stellt die nächste Generation seines R&S-RTO-Oszilloskops der 6-GHz-Klasse vor.
(Bild: Rohde & Schwarz)

Das neue R&S-RTO6-Digitaloszilloskop ist in sechs verschiedenen Ausführungen mit Bandbreiten von 600 MHz bis 6 GHz und einer Abtastrate von bis zu 20 Gsample/s erhältlich. Die vollintegrierte Testlösung für den Zeit- und Frequenzbereich sowie die Protokoll- und Logikanalyse unterstützt Entwicklungsingenieure aus allen Branchen. Das Gerät verfügt über eine hohe Aktualisierungsrate, ausgezeichnete Signaltreue, einen äusserst leistungsfähigen digitalen Trigger und einen reaktionsschnellen, tiefen Speicher.

Mehr Bedienkomfort für sofortige Einblicke

Mit der Neuentwicklung des R&S-RTO6-Oszilloskops wollten die Ingenieure von Rohde & Schwarz insbesondere die Alltagstauglichkeit des Oszilloskops verbessern. Dieses Ziel wurde mit einer neu gestalteten, für Produktivität optimierten Benutzeroberfläche erreicht. Der 15,6-Zoll-Full-HD-Bildschirm mit intuitiver Touch-Funktion und die neu gestaltete Frontplatte sorgen für eine schnelle Konfiguration der Messungen. Der deutlich grössere Bildschirm erlaubt die maximierte Darstellung des Messkurven-Anzeigebereichs, und Signale können mit dem bewährten R&S SmartGrid per Drag & Drop an verschiedene Stellen des Bildschirms gezogen werden. Das App-Cockpit gewährt mit nur einem Fingertipp Zugriff auf alle verfügbaren Anwendungen des Oszilloskops.

Erstklassige Spezifikationen für ausführliche Informationen

Die Entwickler des neuen R&S RTO6 haben eine Architektur mit anwendungsspezifischer integrierter Schaltung (ASIC) zur optimierten Signalverarbeitung implementiert, die eine herausragende Erfassungsrate von bis zu einer Million Messkurven pro Sekunde ermöglicht. Damit können Anwender auch sporadische Signalfehler zuverlässig erkennen. Ein rauscharmes Frontend und Single-Core-A/D-Wandler mit extrem kleinem Linearitätsfehler sorgen für eine exzellente Signalintegrität mit einem störungsfreien Dynamikbereich (SFDR) von 65 dBc und einer herausragenden ENOB von 9,4. Alle Signaldetails werden so mit höchster Genauigkeit erfasst.

Noch mehr Signaldetails lassen sich mit dem High-Definition-(HD)-Modus aufdecken. Dadurch erhöht sich die vertikale Auflösung der R&S-RTO6-Oszilloskope auf bis zu 16 bit mit digitaler Filterung, was zu schärferen Messkurven und geringerem Rauschen führt. Dieses gefilterte 16-bit-Signal wird auch von dem patentierten digitalen Triggersystem von Rohde & Schwarz verwendet. So erreicht das R&S RTO6 eine bisher nie dagewesene Trigger-Empfindlichkeit und kann auch kleinste Signaldetails isolieren.
