XPlanar von Beckhoff Schwebende Planarmover vereinfachen Werkstücke-Transport

Redakteur: Silvano Böni

Die Plasmatreat GmbH, Hersteller von Plasmaanlagen für hocheffiziente Oberflächen­behandlungen und umweltfreundliche Fertigungsprozesse, hat eine neue Plasma Treatment Unit vorgestellt. Besondere Innovation ist dabei der präzise und flexible Werkstücktransport mit dem Planarmotorantriebssystem XPlanar von Beckhoff. Dieses ersetzt das Bewegen der oft empfindlichen Werkstücke wie zum Beispiel PCBs sowie den aufwendigen Einbau von 6-Achs-Robotern bzw. Linearmotoren.

Firma zum Thema

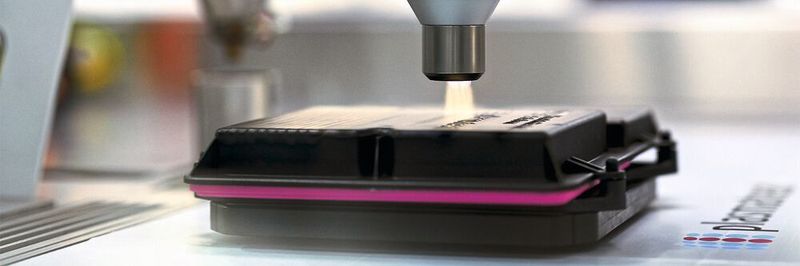

Ein schwebender Planarmover bewegt präzise das zu bearbeitende Werkstück; die Plasmadüse muss daher nicht bewegt werden.
Ein schwebender Planarmover bewegt präzise das zu bearbeitende Werkstück; die Plasmadüse muss daher nicht bewegt werden.
(Bild: Plasmatreat)

In der Plasma Treatment Unit lassen sich diverse Materialproben in zwei Stufen behandeln, wie Jochen Stichling, Konstruktionsleiter bei Plasmatreat, erläutert: «Im ersten Schritt wird das Substrat unter eine Düse befördert und dann gereinigt und aktiviert. Im zweiten Schritt erhält es durch eine weitere Düse eine funktionale Beschichtung.» Und hierbei habe der Innovationsgedanke im Vordergrund gestanden: «Unser Ziel war ein schnelles, frei programmierbares und verschleissfreies System für den Werkstück­transport. Und gerade hinsichtlich der frei programmierbaren Verfahrwege gab es keine sinnvolle Alternative zu XPlanar.»

Planarmotorantriebssystem mit schweben­den Movern

XPlanar besteht aus beliebig angeordneten Planarkacheln und frei darüber schwebenden Planarmovern, mit denen eine äusserst flexib­le, exakte und hochdynamische Positionie­rung erreicht wird. Dabei sind die Mover ruck- und berührungsfrei mit bis zu 2 m/s Geschwindigkeit, 1 g Beschleunigung und 50 µm Positionierwiederholgenauigkeit zweidimensional verfahrbar, und das ge­räuschlos und ohne Verschleiss beziehungsweise Abrieb. Bei Bedarf lässt sich die zweidimensionale X/Y-Positionierung der Mover durch weitere Bewegungsfunktionen bis hin zu sechs Freiheitsgraden ergänzen:

  • Heben und Senken um bis zu 5 mm (ohne Last),
  • Neigen um bis zu 5° für Transport und Handhabung von Flüssigkeiten,
  • Drehen um bis zu 360°.

Im Fall der Plasmatreat-Maschine ist das XPlanar-System aus sechs der 240 x 240 mm grossen Planarkacheln und einem Planarmover aufgebaut.

Erhöhte Flexibilität und minimierter Mechanikaufwand

Ein grosser Vorteil des XPlanar-Einsatzes liegt darin, dass die Plasmadüsen zur Oberflächenbehandlung sich nun fest montieren lassen und nicht mehr verfahren werden müssen. Da diese Düsen mechanisch und elektrotechnisch recht komplex sind, reduziert die Bewegung des Werkstücks anstelle der Plasmadüse den Verschleiss an den Zuleitungen.

Jochen Stichling sieht zudem weitere Vorteile durch eine erhöhte Flexibilität: «Durch den Einsatz einfacher Adapter können verschiedene Materialproben auf dem Mover befestigt und behandelt werden. Ausserdem lassen sich auf einfache Weise zusätzlich zu den Plasmadüsen noch weitere Stationen hinzufügen und flexibel anfahren. Dies können zum Beispiel Marker für Gut-Teile oder optische Messköpfe für eine 100%-Teileprüfung sein. Materialproben können mit XPlanar zudem auf hohe Geschwindigkeiten beschleunigt werden, um zum Beispiel bei dünnen Proben die Behandlungsdauer durch die starre Düse zu minimieren.»

Die funktionalen Vorteile von XPlanar machen sich laut Jochen Stichling in vielfältigen Applikationen bezahlt: «Konventionell wird die Positionierung der Plasmadüse in Bezug auf das dann unbewegliche Werkstück über einen 6-Achs-Roboter oder Linearmotoren realisiert. Kostentechnisch liegt XPlanar hier ungefähr zwischen den Linearachssystemen und den Roboteranwendungen. Bei ebenen Bauteilen – also ohne grössere Hubbewegungen in Z-Richtung, für die Robotersysteme prädestiniert sind – bietet sich XPlanar als gute Alternative zu Portalsystemen an. Hier kommen auch die XPlanar-Vorteile hinsichtlich Verschleissfreiheit, Reinigungsfreundlichkeit und Reinraumanforderungen besonders zum Tragen.»

Optimierungspotenzial, das sich zukünftig durch XPlanar bei den Plasma Treatment Units abzeichnet, sieht Jochen Stichling vor allem in zwei Bereichen: die Integration von Inline-Tests für 100%-Prüfungen direkt in den Bearbeitungsprozess und frei programmierbare Verfahrwege für den Endkunden.

Dabei profitiert Plasmatreat auch davon, dass sich das XPlanar-System in kurzer Zeit – in weniger als zwei Monaten – in die Maschine integrieren liess. Zumal das entsprechende Starter-Kit aufgrund vollständiger 3D-Daten und elektrischer Anschlussinformationen, die Beckhoff frühzeitig zur Verfügung gestellt habe, problemlos in das Maschinendesign eingebunden werden konnte. Seither arbeite XPlanar sehr robust und zuverlässig. Hinzu komme als weiterer Vorteil, dass die gesamte Plasmabehandlungszelle nun vollständig mit PC-based Control automatisiert sei, also eine Systemlösung aus einer Hand genutzt werden könne.
