Magnetsensoren Teachbarer Magnetsensor mit I/O-Link

Redakteur: Andreas Leu

Mit dem Magnetschalter MMS 22-I/O-Link erweitert Schunk die Auswertemöglichkeiten seiner pneumatischen Universalgreifer PGN-plus-P und Kleinteilegreifer MPG-plus.

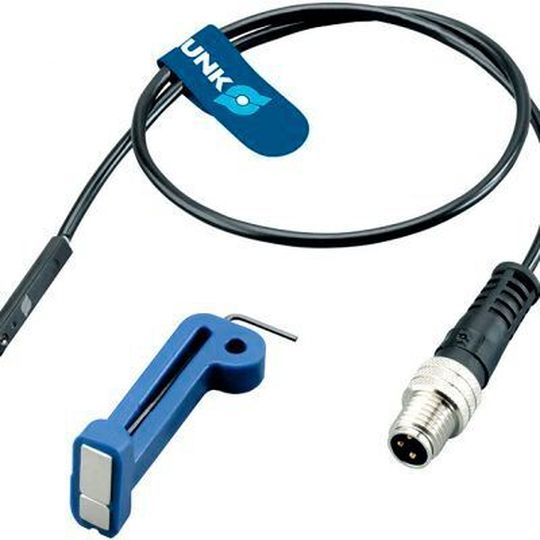

Der Schunk Magnetschalter MMS 22-IO-Link wird unmittelbar in die C-Nut von Greifern integriert. Er kann unterschiedliche Bauteilgrössen detektieren und bietet dank IO-Link zusätzliche Diagnosefunktionen.
Der Schunk Magnetschalter MMS 22-IO-Link wird unmittelbar in die C-Nut von Greifern integriert. Er kann unterschiedliche Bauteilgrössen detektieren und bietet dank IO-Link zusätzliche Diagnosefunktionen.
(Bild: Schunk)

Der Sensor kann störkonturfrei unmittelbar in der C-Nut der Greifmodule platziert werden. Mit ihm lässt sich der gesamte Hubbereich des Greifers erfassen, sodass unterschiedlich grosse Teile präzise detektierbar sind. Dank I/O-Link können neben der Positionsabfrage zusätzliche Daten generiert werden, beispielsweise die Abfrage der Zyklenzahl, der Temperatur, die Auswertungsqualität oder die Sensor-­Identifikation. Zudem ist eine durchgängige Kommunikation zwischen dem MMS 22-I/O-Link und der Steuerung gewährleistet. Hierfür wird der Sensor, der den I/O-Link-Class-A-Standard erfüllt, direkt mit dem IO-Link Master verbunden.

Sekundenschnelle Programmierung

Statt den Schaltpunkt mechanisch einzustellen, lässt sich der Sensor schnell und komfortabel über die I/O-Link-­Schnittstelle teachen. Alternativ können kabelgebundene Stecker- oder berührungslose Magnet-Teach-Werkzeuge von Schunk eingesetzt werden. Der jeweilige Schaltzustand wird über eine LED-Anzeige signalisiert. Verglichen mit herkömmlichen Magnetschaltern sparen Anwender auf diese Weise bis zu 90 Prozent der Einrichtzeit. Da die erforderliche Elektronik nicht im Kabel verbaut, sondern vollständig integriert ist, bleibt die schlanke Kontur des Sensors erhalten und es können Kabel mit Standardsteckverbindern (M8/M12) genutzt werden. Dank I/O-Link sind im Gegensatz zu analogen Magnetschaltern weder geschirmte Kabel noch andere EMV-Schutzmassnahmen erforderlich, wodurch die Inbetriebnahme wesentlich vereinfacht wird.

schunk.com
