Ultrakompakter Druck- und Temperatursensor für smarte Heisskanal- und 3D-Druck-Anwendungen

Schmelzedrucksensor misst direkt in der Düse Ultrakompakter Druck- und Temperatursensor für smarte Heisskanal- und 3D-Druck-Anwendungen

11.11.2022 Quelle: Pressemitteilung

Anbieter zum Thema

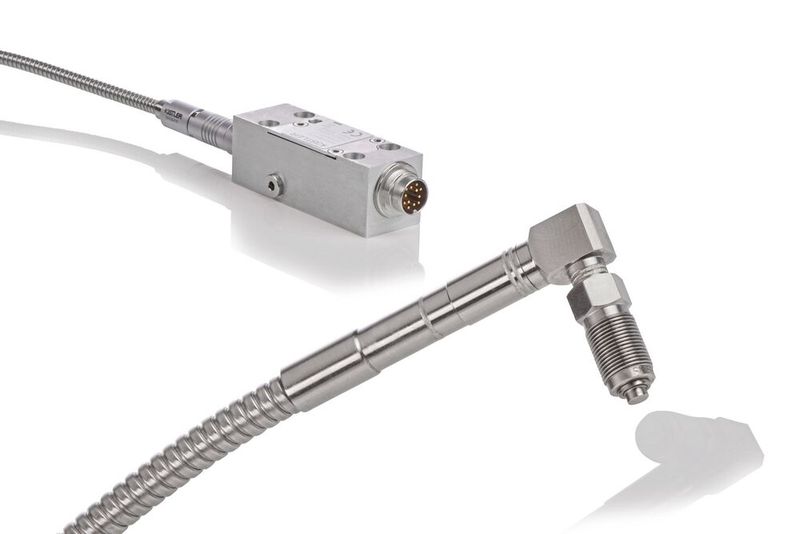

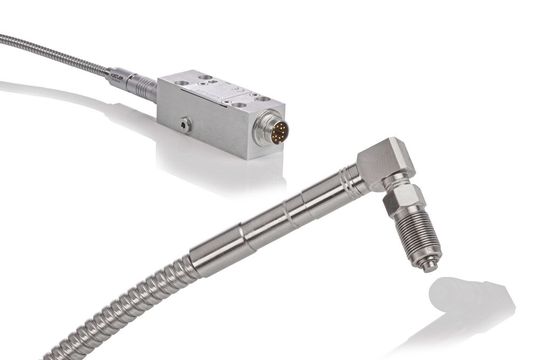

Mit dem piezoresistiven Schmelzedrucksensor 4004A schlägt Kistler ein neues Messtechnik-Kapitel auf: Dank eines Frontdurchmessers von nur 3 mm kann er direkt in Einspritzdüsen und kleinen Extrudern eingesetzt werden und misst sowohl Druck als auch Temperatur im direkten Kontakt mit der Kunststoffschmelze – ideal für den Heisskanal beim Spritzgiessen sowie die additive Fertigung.

Mit dem innovativen Schmelzedrucksensor 4004A stellen die Messtechnikexperten von Kistler nun einen Sensor vor, der dank seines Betriebs- und Messbereichs bis 350 °C direkt im Heisskanal eingesetzt werden kann, um den Druck und die Temperatur in Einspritzdüsen und Extrudern genau zu messen. Durch die ultrakompakten Abmessungen – der Frontdurchmesser beträgt lediglich 3 mm – kann der Sensor auch in kleine Düsen eingebaut werden, ohne dass sich das Einspritzverhalten entscheidend verändert. Für die beiden unterschiedlichen Anwendungen verfügt der 4004A über zwei separat kalibrierte Druckbereiche, die eine hohe Genauigkeit liefern: bis 2500 bar für den Heisskanal beim Spritzgiessen, bis 1000 bar für die additive Fertigung. Der gemessene Schmelzedruck kann für die Anlagenregelung verwendet werden, um das Fliessverhalten der Kunststoffschmelze zu optimieren. Dabei weisen Änderungen im Drucksignal bei gleichbleibenden Prozessparametern auf mögliche Anomalien hin – etwa Ablagerungen in kleinen Düsen, Abnutzung von Verschleissteilen oder Schmelzerückflüsse. Eine solch genaue Prozessüberwachung war bisher nicht möglich. Der neue Sensor erlaubt den einfachen Zugriff auf seine internen Kennwerte über TEDS (Transducer Electronic Data Sheet). Dank seiner Sensormembran aus gehärtetem Stahl und der Schutzart IP65 kann der 4004A auch für Anwendungen mit faserverstärkten Kunststoffen eingesetzt werden.

(ID:48687219)
