Mobile Automation Für jede Applikation die passende Steuerung

Redakteur: Andreas Leu

B&R ergänzt die X90-Produktlinie um drei neue Optionsplatinen. Sie ermöglichen den Anschluss von Dehnungsmessstreifen und einem IO-Link-Master-Modul an das Steuerungssystem für mobile Maschinen.

Anbieter zum Thema

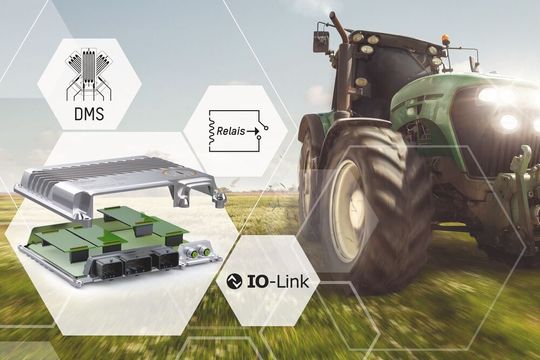

Mit drei neuen Optionsplatinen erweitert B&R das Einsatzgebiet des X90-Steuerungssystems für mobile Maschinen.
Mit drei neuen Optionsplatinen erweitert B&R das Einsatzgebiet des X90-Steuerungssystems für mobile Maschinen.
(Bild: B&R)

Mit der X90-Optionsplatine für Dehnungsmessstreifen können zwei DMS-Vollbrücken ausgewertet werden. Die DMS-Vollbrücken lassen sich über jeweils einen M12-Stecker an die X90-Steuerung anschliessen. Mit Dehnungsmessstreifen werden bereits minimale mechanische Verformungen erkannt. Dies findet zum Bespiel bei Wiegesystemen und Stützlast- oder Auslegerlasterfassungen Anwendung. Die Messdaten stehen in Echtzeit im System zur Verfügung. Fremdsysteme und zusätzliche Tools sind nicht mehr nötig.

Intelligente Sensoranbindung mit IO-Link

Eine weitere Optionsplatine für die X90-Steuerung ist das IO-Link-Master-Modul. Dieses ermöglicht die Kommunikation mit bis zu vier intelligenten IO-Link-Sensoren und -Aktoren. Als bidirektionale digitale Kommunikationsschnittstelle erlaubt IO-Link unter anderem den Austausch von Parameterdaten und Diagnoseinformationen und ermöglicht so eine intelligente Anbindung von Sensoren und Schaltgeräten an die X90-Steuerung. Damit ist IO-Link die ideale Ergänzung zum industriellen Echtzeit-Ethernet Powerlink, OPC UA und zu CAN-basierten Netzwerken.

Informationen potenzialfrei austauschen

Mit der Relais-Optionsplatine für die X90-Steuerung besteht die Möglichkeit, mit Fremdsystemen potenzialfrei digitale Informationen auszutauschen. Die Platine verfügt über fünf Schliesserkontakte und kann auch für kleine Lasten verwendet werden.

B&R-Steuerungssystem X90 für mobile Maschinen

X90 ist ein modulares Steuerungs- und I/O-System für mobile Arbeitsmaschinen. Mit der Steuerung lassen sich flexible Automatisierungskonzepte auf Basis eines standardisierten Gesamtsystems umsetzen. Herzstück der X90-Steuerungssysteme sind ein leistungsstarker ARM-Prozessor und Multifunktions-I/Os. Zur Grundausstattung gehören Anschlüsse für CAN, Ethernet und das Echtzeit-Bussystem Powerlink. Alle Produkte des X90-Systems sind für den Einsatz in rauer Umgebung ausgelegt. Sie halten einer Gehäusetemperatur von -40°C bis 85°C stand und sind resistent gegenüber Umwelteinflüssen wie Schock und Vibration, Salznebel, Schmutz, UV-Licht und Öl.
