Installationsrelais für hohe Einschaltspitzen

Äusserst kompakt Installationsrelais für hohe Einschaltspitzen

18.09.2026 Von Relmatic AG 1 min Lesedauer

Anbieter zum Thema

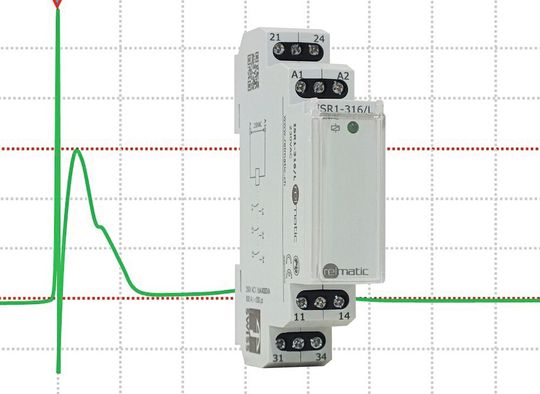

Das Installationsrelais ISR1-316/L von Relmatic schaltet Beleuchtungen mit hohen Einschaltströmen zuverlässig. Dank voreilendem Wolframkontakt verkraftet es Spitzen bis 800 A bei kompakter Bauweise von nur 17,5 mm.

Beim Einschalten von Beleuchtungskörpern wie Glühlampen, Leuchtstoffröhren mit EVG oder LED‘s entstehen hohe respektiv sehr hohe Einschaltspitzen, welche die Schaltkontakte verkleben (Mikroverschweissung) können.

Bei Glühlampen entsteht im Millisekundenbereich die Einschaltspitze durch den kalten, niederohmigen Glühwendel, der das 15-fache des Nennstroms erreichen kann. Bei den EVG‘s für Leuchtstoffröhren sind die Auswirkungen vergleichbar mit 230V-LED Leuchtmitteln. Die sehr hohen Einschaltströme werden durch die Auﬂadung der Eingangskondensatoren verursacht, welche im Mikrosekundenbereich liegen. Zum Beispiel liegt der Einschaltstrom eines 230V-LED Leuchtmittels bei dem 70-fachen bis 300-fachen des Nennstroms! Bei einem 11W LED-Leuchtmittel kann dies zwischen 3.35 A und 14.35 A betragen. Um dennoch solche Beleuchtungskörper zuverlässig schalten zu können, müssen die Kontakte für hohe Einschaltspitzen ausgelegt sein.

Das Installationsrelais ISR1-316/L verfügt über 3 Schliesser AgSnO2 mit voreilendem Wolframkontakt. Wolfram mit einem Schmelzpunkt von 3422°C übersteht die Hitzeentwicklung dieser Spitzen, ohne dass es zu einer Kontaktanschmelzung und -verschweissung kommt und schützt damit die nachfolgenden AgSnO2-Kontakte.Dadurch können Einschaltspitzen von 800A/200µs / 165A/20ms sicher geschaltet werden. Die Installationsrelais im 1TE-Gehäuse benötigen nur 17.5mm Platz im Schaltschrank.

(ID:50902182)
