Miniatur-Absolutdrucksensor Bleibt cool auch unter Druck und Hitze

Kistler präsentiert einen neuen Adapter mit integrierter Wasserkühlung (Typ 7547A) für den Miniatur-Absolutdrucksensor (Typ 4017A) für die Motorenentwicklung und weitere Hochtemperaturanwendungen. Der Adapter steht einzeln oder auch als Set mit montiertem Sensor zur Verfügung. Dank der hohen Kühlleistung bleibt der Miniatursensor auch bei hohen Medientemperaturen in seinem zulässigen Temperaturbereich und liefert damit zuverlässige Messresultate bei minimalem Platzbedarf.

Piezoresistive Absolutdrucksensoren eignen sich sowohl zur Erfassung statischer Drücke als auch zur Messung dynamischer Druckveränderungen. In der Automobilindustrie werden sie seit Langem in der Motorenentwicklung und im Antriebsstrang eingesetzt, wo hohe Genauigkeit erforderlich ist. Um diese Präzision auch in heissen Umgebungen zu erreichen, ist eine Kühlung des Sensors notwendig.

Höchste Qualität und Kühlleistung dank neuem Design

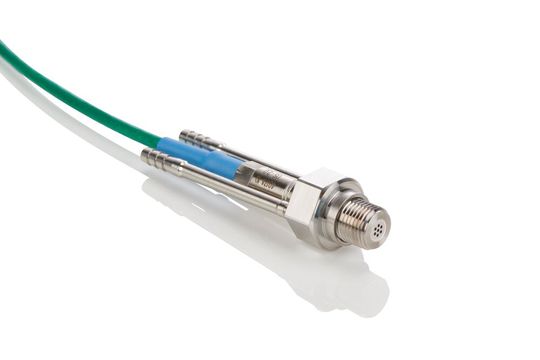

Das neue Set (Typ 4017A…W) von Kistler, bestehend aus dem wassergekühlten Adapter 7547A und dem weltweit kleinsten mediengetrennten Absolutdrucksensor 4017A, verfügt über einen M8x0.75 Druckanschluss. Der Sensor inklusive Adapter ist damit um 25 Prozent kleiner als die bewährten wassergekühlten 4049B Sensoren von Kistler und lässt sich einfacher für Messungen an Motoren anpassen. Die geringe Masse und das innovative Design des Adapters sowie seiner Kühlkanäle ermöglichen eine effizientere Kühlung, was die Lebensdauer und Zuverlässigkeit der Sensoren erhöht. Der Sensor 4017A bleibt auch dank des angeschweissten Hitzeschilds des neuen Adapters 7547A in heissen Umgebungen in seinem spezifizierten Temperaturbereich. Durch sein geringes Gewicht ist das neue Set weniger anfällig für Schäden, die durch Vibrationen des Motors verursacht werden.

Bestens geeignet für die Motorenentwicklung

Dank des modularen Aufbaus des Sets lassen sich sowohl der Sensor als auch der Adapter einfach austauschen. Zu Reinigungszwecken kann der Miniatur-Absolutdrucksensor 4017A einfach vom Adapter getrennt und anschliessend wieder montiert werden. Die ölgefüllte, mediengetrennte Messzelle des 4017A liefert eine sehr hohe Medienkompatibilität für unterschiedliche Gase. Damit verbunden sind eine sehr hohe Messgenauigkeit und -stabilität (≤1% FSO), die durch die digitale Temperaturkompensation erreicht werden.

Wasserkühlung plus integrierte digitale Temperaturkompensation

Dank PiezoSmart Technologie von Kistler wird der Miniatur-Absolutdrucksensor automatisch von DS-fähigen Verstärkern von Kistler erkannt; Risiken durch fehlerhafte Einrichtung und Konfiguration sind damit ausgeschlossen. Die digitale Temperaturkompensation nutzt ein spezifisches modellbasiertes Kompensationsverfahren, in dem das Ausgangssignal entsprechend der Sensortemperatur ohne Verzögerung mit höchster Genauigkeit korrigiert wird. Zusätzlich ermöglicht die digitale Temperaturkompensation eine Überwachung der Sensortemperatur.

Um die Messkette zu vervollständigen, sind verschiedene piezoresistive Verstärker von Kistler verfügbar: zum Beispiel der 2-Kanal-Verstärker 4665B (SCP, KiBox1), der 1-Kanal-PRAQ 4667A (KiBox2) und der 1-Kanal Verstärker 4624A (stand-alone). Das neue Set 4017A…W ist in verschiedenen Messbereichen für Drücke bis maximal 50 bar lieferbar.
