Auf der SPS in Nürnberg haben Eplan und Rittal ein Exponat einer Trafostation vorgestellt. Zugleich wurde ein vollumfassendes Industrieprojekt für Eplan bereitgestellt, das alle Aspekte der Mittelspannungstechnik berücksichtigt. Der Vorteil für Anwender: Eine spezielle Betriebsmittelliste wird direkt mitgeliefert.

Die elektrotechnische Planung der Automatisierung folgt anderen Grundsätzen als die der Energiewirtschaft. Andere Normen, andere Arbeitsweisen – das kann Konstrukteure und Planer vor Herausforderungen stellen. Und nicht nur im Bereich der Erneuerbaren Energien ist derzeit Handlungsbedarf. Damit Konstrukteure und Planer hier optimal unterstützt werden, haben die Experten von Eplan und Rittal gemeinsam mit Kunden ein Standard-Industrieprojekt – eine Trafostation – «vorgedacht», das zu 100 Prozent den Energiesektor adressiert. Ein entsprechendes Exponat des Eplan-Projekts wurde zur SPS präsentiert.

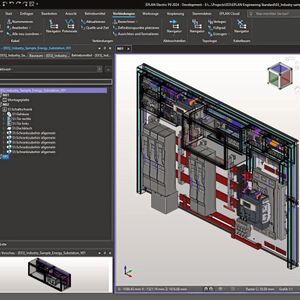

SPS: Konkretes Industrieprojekt einer Trafostation

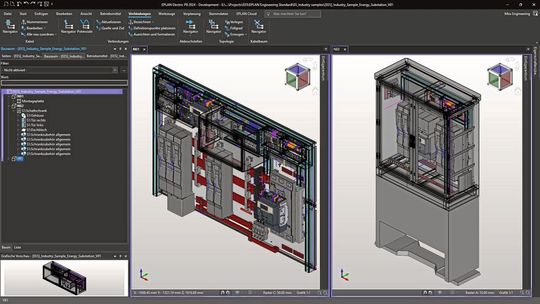

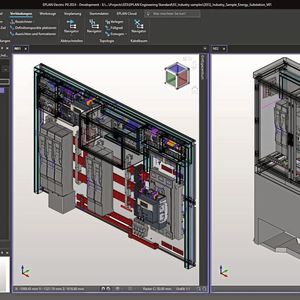

Konkret geht es um das Engineering einer Trafostation mit Mittel- und Niederspannungssystem, das als Projekt in der Eplan Cloud verfügbar gemacht wurde. In der Praxis lassen sich damit Verteilerstationen, Einspeisestationen oder gemischte Anlagen planen. Auch Speichersysteme im Sektor Erneuerbare Energien können auf dieser Basis entwickelt werden. Ein ganz entscheidender Vorteil für Anwender: Die speziell im Energiesektor benötigte Betriebsmittelliste wird direkt in der Software Eplan berücksichtigt. Diese liefert auch eine Übersicht der Geräte – beispielsweise, welche Anschlüsse frei sind, welche bereits vergeben sind und wo sich exakt welche Komponente befindet. User erhalten damit ein normgerechtes, praxiserprobtes Projektbeispiel, das Hilfestellung für die energierelevante Projektierung im Bereich Mittel- und Niederspannungsschaltanlagen beinhaltet. Selbstverständlich werden auch die klassischen Funktionen von Eplan wie Single-Line und Multi-Line (ein- und mehrpolige Darstellung), das 3D-Design im Bereich Montagelayout wie auch Auswertungen, beispielsweise Klemmenpläne, unterstützt. Natürlich werden auch die USV (unterbrechungsfreie Stromversorgung) und die Einspeisung von Photovoltaik-Strom aus PV-Anlagen im Projekt berücksichtigt.

Bildergalerie

Reale Praxisanforderungen im Blick

Tom Wolff, Head of Engineering Standard bei Eplan, erklärt: «Das ist das erste Mal, dass wir ein Projekt im Energiesektor von A bis Z erarbeitet haben – und zwar unter Berücksichtigung der realen Praxisanforderungen der Branche. Von der Planung über den Bereich Operations bis hin zur Konstruktion und Fertigung sind alle Aspekte der Energietechnik berücksichtigt.» Interessant: Auch der Bereich der Fertigung wird abgedeckt, denn die Daten lassen sich 1:1 in die Produktion übernehmen.

Daten einfach an die Fertigung über­geben

Auf Basis des Moduls «Copper» aus Eplan Pro Panel lassen sich beispielsweise Kupferschienen, die im Bereich Mittel- und Niederspannung vielfach zum Einsatz kommen, komfortabel planen und direkt an die Fertigung übergeben. Datendurchgängigkeit herrscht auch zum RiPanel Processing Center. Die Software ermöglicht effizientes Fertigungsmanagement mit mehreren Maschinen von Rittal Automation Systems – beispielsweise Perforex-Laser- oder -Fräszentren, das Rittal Wire Terminal WT C zur Drahtkonfektionierung oder Stanz- und Biegemaschinen für Kupfer von der Schwesterfirma Ehrt. Interessant sind hier auch die neuen Dienstleistungen von Eplan und Rittal: Auf Kundenwunsch werden ganze Stromverteilungen für Niederspannungssysteme inklusive Kupferschienen in Gera durch Rittal vormontiert. Für das Engineering mit der Eplan-Plattform wird es ein zugeschnittenes Consulting-​Dienstleistungsangebot seitens Eplan geben.

Durchgängige Workflows sind die Devise – und hier setzen Eplan und Rittal den entscheidenden Schlusspunkt: Mit der digitalen Schaltplantasche Rittal ePocket ist die Anlagendokumentation immer aktuell. Sie lässt sich in der Eplan Cloud speichern, teilen und verwalten.
