Hochintegrierter SoC für DC-, BLDC- und Schrittmotoren

Unterstützt 1 A (BLDC/Stepper) und 2 A (DC) Hochintegrierter SoC für DC-, BLDC- und Schrittmotoren

19.11.2025 Von Rutronik 1 min Lesedauer

Anbieter zum Thema

Mit dem HVC 5222D bringt TDK Micronas eine neue Generation kompakter Embedded-Motor-Controller auf den Markt. Es unterstützt Ströme bis 2 A (DC) bzw. 1 A (BLDC/Stepper), arbeitet im Temperaturbereich von -40 °C bis 125 °C und erfüllt den AEC-Q100 Grade 1-Standard. Damit bietet Rutronik eine hocheffiziente, robuste und kostengünstige Lösung für kompakte Automotive- und Industrieanwendungen.

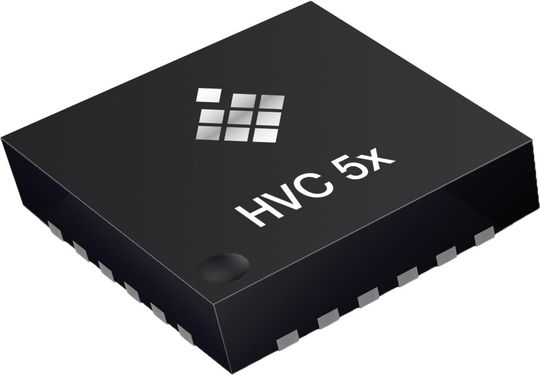

Der HVC 5222D ist Teil der neuen HVC 5x-Familie von TDK Micronas – der Weiterentwicklung der erfolgreichen HVC 4x-Serie. Entwickelt für maximale Integration bei minimalem Platzbedarf, überzeugt der Controller durch eine kompakte Bauform im QFN-24-Gehäuse (5 × 5 mm), geringere Systemkosten und weniger externe Komponenten. Mit 32 KB Flash, 4 KB SRAM und 2 KB EEPROM steht Entwicklern ein erweiterter Speicherumfang für komplexere Motorsteuerungen zur Verfügung. Die integrierten Halbbrücken ermöglichen den direkten Antrieb von DC-, BLDC- und Schrittmotoren, gesteuert über Hall-Sensoren oder BEMF-Signalauswertung (Back EMF). Eine 12-Bit-ADC-Auflösung, 16-Bit-Timer, PWM-Generatoren, Differenz-Eingänge und eine SPI-Schnittstelle eröffnen zusätzliche Freiheitsgrade im Applikationsdesign.

(ID:50606794)
