Messtechnik Messmaschine mit 3D-Laserscanner

Quelle: Pressemitteilung Lesedauer: 1 min

Anbieter zum Thema

Zur 3D-Messung von Fahrwerksfedern hat die Qsigma GmbH ein Messsystem entwickelt, das mit Laserscannern von Micro-Epsilon ausgestattet ist. Mit dem Spring Measurement System (kurz: SMS) können Federn in kürzester Zeit geprüft werden.

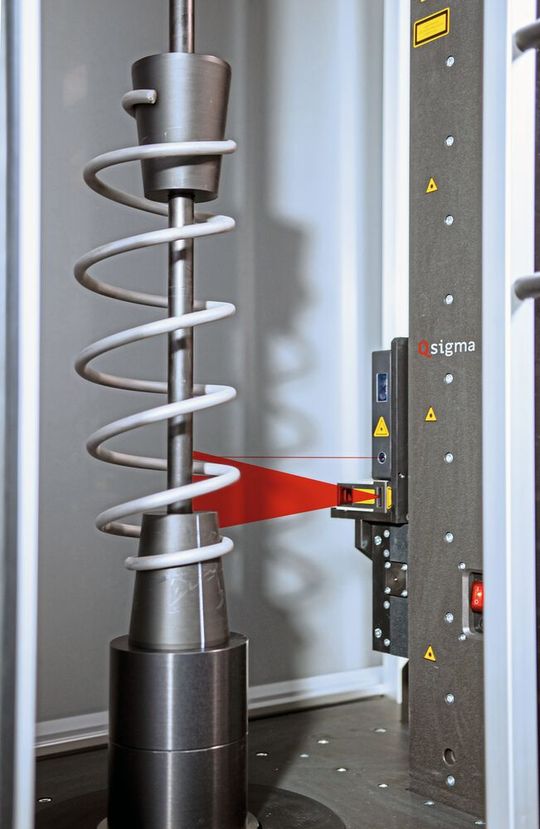

(Bild: Micro-Epsilon)

Das Spring Measurement System von Qsigma wird zur automatischen Federerkennung, zur Auswertung der Drahtkontur und zur Ermittlung des Drahtdurchmessers eingesetzt. In der kompakten Messzelle rotiert die zu prüfende Feder auf einer Längsachse. Während der Rotation wird ein Laserscanner von Micro-Epsilon von zwei Linear­achsen in horizontaler und vertikaler Richtung über die Feder bewegt. Um höchste Genauigkeit zu erreichen, werden die Sensoren dabei von Qsigma entwickelten Algorithmen optimal positioniert. Der Laserscanner überträgt die generierten Einzelprofile per Giga­bit-Ethernet-Schnittstelle an einen Rechner. Dieser verrechnet die Daten zu einer 3D-Punktewolke, gibt sie über ein Display aus und ermöglicht über eine M2M-Integration die Weiterverarbeitung in den Fertigungsmaschinen. Da die Sensoren nahezu oberflächenunabhängig arbeiten, lassen sich auch lackierte oder pulverbeschichtete Federn zuverlässig vermessen.

(ID:49541144)
