PQ Cube mit robuster Messzelle Pneumatik-Drucksensor mit vollgrafischem TFT-Display

Anbieter zum Thema

ifm electronic ag

GLYN GmbH & Co. KG

Sick AG

Baumer Group

Die Würfelform mit einer Kantenlänge vom 30 mm hat sich bei Sensoren in Pneumatik-Anwendungen als Standard herausgebildet. Der PQ Cube von ifm, der diesem Formfaktor entspricht, bietet bei der In­stallation und im Betrieb zahlreiche Vorteile, dazu gehören eine einfache Montage ohne Zubehör, ein vollgrafisches Display für die Visualisierung und eine extrem robuste Messzelle.

Mit dem PQ Cube bringt ifm electronic jetzt einen neuen Drucksensor auf den Markt, der sich durch zahlreiche Eigenschaften auszeichnet. Herzstück ist die extrem robuste Messzelle, die auch in widrigen Umgebungsbedingungen stets zuverlässig arbeitet. Gera­de in industriellen Anwendungen mit Vakuum-­Greifern ist die Luft oft mit Staub belastet. Dieser macht der Messzelle genauso wenig etwas aus wie ölhaltige Druckluft. Mit einem Gehäuse, das die Schutzart IP65 erfüllt, ist der Drucksensor auch für raue Umgebungsbedingungen geeignet.

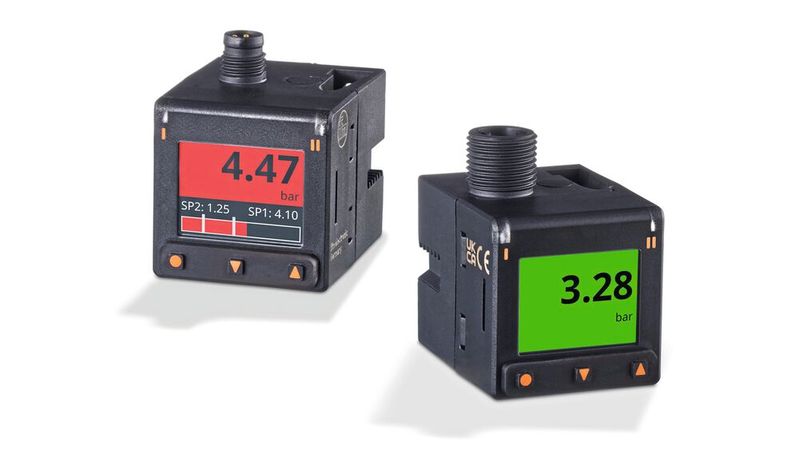

Ein weiteres Highlight des PQ Cube ist das vollgrafische TFT-Display, das eine optimale Visualisierung in der Anwendung ermöglicht. Ein Farbumschlag am Schaltpunkt zeigt neben dem aktuellen Wert direkt und eindeutig an, ob der Druck an den Messstellen den Schaltpunkt erreicht. Eine zusätzliche Infozeile kann weitere Informationen, wie Werte der Schaltpunkte oder Minimal- und Maximal-Werte, anzeigen – und zwar in Klartext. Zwei zusätzliche LEDs signalisieren ebenfalls das Erreichen der Schaltpunkte. Das Display ist zudem bei der Installation des PQ Cube hilfreich, die über drei Tasten erfolgt. Dabei zeigt das Display die Parametrierung in einer der neun zur Verfügung stehenden Sprachen an, während der Anwender den Installations-Wizard verwendet.

Bildergalerie

Einfache Montage ohne viel Zubehör

Das durchdachte Montagekonzept kommt in den meisten Einbausituationen ohne zusätzliches Zubehör aus. Mit Aussparungen am Gehäuse lässt sich der Sensor einfach rückseitig oder seitlich mit Schrauben befestigen. Der Prozessanschluss ist bei allen Geräten sowohl auf der Rückseite als auch unten möglich und kann ganz einfach ebenfalls ohne Zubehör gewechselt werden. Der Prozessanschluss auf der Rückseite ist bei Auslieferung mit einer Madenschraube verschlossen. Diese lässt sich einfach herausdrehen und in den Anschluss an der Unterseite schrauben. Lediglich beim Einbau in ein Panel oder bei der Montage auf einer DIN-Tragschiene ist Zubehör erforderlich. Der neue PQ Cube ist in verschiedenen Ausführungen mit Druckbereichen von Unterdruck bis 16 bar lieferbar. Alle Geräte sind mit M8-Stecker erhältlich, Varianten mit M12-Stecker sind ebenfalls in Vorbereitung. Als Ausgänge sind neben IO-Link entweder zwei Schaltausgänge oder ein Schaltausgang und ein Analogausgang vorgesehen. Beim Analogausgang sind dabei alle Standardsignale, wie beispielsweise 0–10 V, 4–20 mA, möglich.

Typische Anwendungen für den neuen Drucksensor finden sich in vielen Bereichen des Maschinen- und Anlagenbaus: Beispiele sind die Ansteuerung von Vakuum-Greifern für Handlingsaufgaben, die Überwachung von Pneumatikzylindern und allgemeine Pneumatik-Anwendungen.

Ausgezeichnetes Design

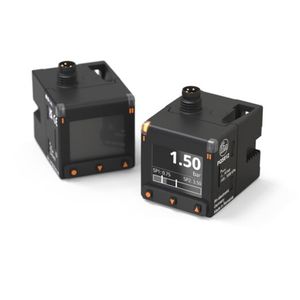

Neben den technischen Eigenschaften des neuen Sensors ist auch das Industriede­sign hervorragend. Deswegen wurde der PQ Cube mit dem renommierten Red Dot Design Award ausgezeichnet.

Überzeugt haben die Jury das puristische Design, die intuitive Bedienung und das vielseitige Zubehör. Für Martin Schmidt, Senior Industrial Designer bei ifm, ist die Auszeichnung eine ganz besondere Bestätigung für die gute Zusammenarbeit. Besonders glücklich ist er über den Zeitpunkt, zu dem für ihn das Projekt startete: «Ich durfte bereits zu Beginn meine Expertise in die Grundlagen mit einbringen und das Projekt bis zum Ende begleiten. Die Familie des PQ Cube ist das Ergebnis der Zusammenarbeit von Management, Technik und Design», sagt er.
