Safety Vorzertifizierte FuSa Application-Ready Platform bis SIL 3

Quelle: Pressemitteilung

Modulare, kompakte Sicherheitssteuerung ermöglicht integrierte und massgeschneiderte Lösungen mit funktionaler Sicherheit nach IEC 61508.

Anbieter zum Thema

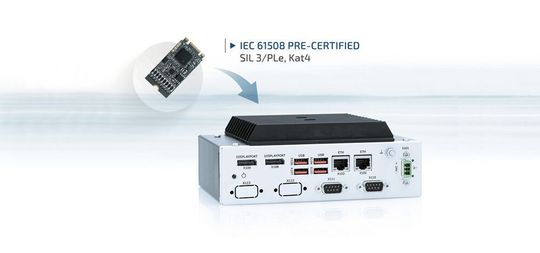

Die universelle Sicherheitssteuerung enthält etliche vorkonfigurierte Sicherheitsfunktionen.
Die universelle Sicherheitssteuerung enthält etliche vorkonfigurierte Sicherheitsfunktionen.
(Bild: Kontron)

Kontron erweitert sein Portfolio um eine modulare und universelle Sicherheitssteuerung bis SIL Level 3 bzw. PLe, Kat4 in Form einer M.2-2242-FuSa(Functional Safety)-Erweiterungskarte. Diese enthält bereits vorkonfigurierte Sicherheitsfunktionen und lässt sich in unterschiedlichste Rechnerplattformen integrieren. Kontron bietet dafür einen nach IEC 61508 vorzertifizierten Industrie-PC als Application-Ready Platform für anwendungsspezifische Lösungen an, die vor allem für grosse OEMs gedacht ist. So verschmelzen Steuerung (IPC) und Safety (integrierte FuSa-Erweiterungskarte) zu einer systemoffenen, platzsparenden und modular erweiterbaren Sicherheitssteuerung.

Alle sicherheitsgerichteten Funktionen werden in der winzigen M.2-FuSa-Erweiterungskarte im Formfaktor 2242 (22 x 42 mm) mit Key B und M umgesetzt. Diese lässt sich in unterschiedlichste Hostsysteme integrieren und kann mittels FSoE (Fail Safe over EtherCAT) über einen sogenannten «Black Channel» mit externen Safe-EtherCAT-Geräten kommunizieren. Ein EtherCAT-Master auf dem Hostsystem ermöglicht zudem die gemeinsame Kommunikation von nicht-sicherheitsgerichteten und sicherheitsgerichteten Daten über eine einzige Kabelverbindung.

Erweiterbare Sicherheitsfunktionen

Das modulare Konzept mit Implementierung der vorzertifizierten FuSa-Erweiterungskarte in den Industrie-PC KBox A-150-WKL ermöglicht flexible Erweiterungsmöglichkeiten der sicherheitsrelevanten Anlagenstruktur mit zusätzlichen Safety-Funktionalitäten. Die wichtigsten Motion-Sicherheitsfunktionen sind in der FuSa-Erweiterungskarte bereits integriert (STO/SBC, SS1, SS2/SOS, SLS, SDI, SP, SLP, SSR, SSM) und es stehen logische Verknüpfungen zur Verfügung, sodass bei einer möglichen Zykluszeit von 1 ms bis zu acht Achsen überwacht werden können. Der Industrie-PC verwaltet über den EtherCAT-Master die Kommunikation; dabei kann die gesamte restliche Rechenleistung z. B. für weitere nicht sicherheitsrelevante Steuerungsanwendungen oder Datenaufbereitung zur Verfügung gestellt werden.

Dadurch wird ein hoher Grad der Systemintegration möglich und auf kleinstem Raum, faktisch ohne zusätzlichen Bauraum, eine individuelle Sicherheitssteuerung umgesetzt. Die bereits integrierten logischen Verknüpfungen und Sicherheitsfunktionen lassen sich über ein PC-Tool einfach konfigurieren. Dieses unterstützt ebenso bei der Netzwerkkonfiguration, der Konfigurationsverwaltung, dem Benutzermanagement, der Inbetriebnahme sowie bei der Fehlersuche und Diagnose. Zukünftig ist ein Starterkit geplant.
