Intuitiv bedienbare Plattform Wenn der Workflow das Projekt beschleunigt

Redakteur: Andreas Leu

Die Hannover Messe Digital Edition war der Startschuss. Dort präsentierte Lösungsanbieter Eplan einen ersten Einblick in seine kommende Version, die im Sommer gelauncht wird. Wer hier ein einfaches Update erwartete, wurde überrascht. Hinter der Eplan Plattform 2022 verbirgt sich eine vollkommen neue Version. Das «Gesamtpaket» wird mit seiner neuen Bedienoberfläche überraschend einfach und erlaubt zugleich eine Workflow-­basierte Projektierung auf ungekanntem Effizienzlevel.

Firma zum Thema

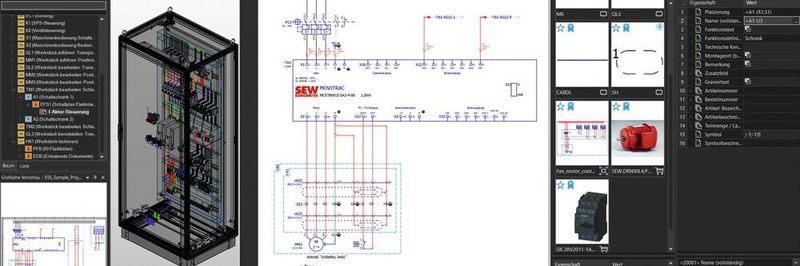

Die neue Eplan Plattform 2022 mit komplett neuer Bedienoberfläche: Die praktische Multifunktionsleiste mit moderner Ribbon-Technik passt sich der Anwendung flexibel an.
Die neue Eplan Plattform 2022 mit komplett neuer Bedienoberfläche: Die praktische Multifunktionsleiste mit moderner Ribbon-Technik passt sich der Anwendung flexibel an.
(Bild: Eplan)

Optisch und funktional angelehnt an State-of-the-Art-Apps für mobile Endgeräte und international etablierte Desktop-Anwendungen fokussiert die Eplan Plattform 2022 Einfachheit und Übersichtlichkeit. Highlight ist eine komplett neue Bedienoberfläche, die eine intuitive, Workflow-basierte Arbeitsweise unterstützt. Wichtige und häufig genutzte Funktionen haben Nutzer künftig direkt im Blick. Sean Mulherrin ist überzeugt: «Nutzer der neuen Eplan Plattform 2022 finden sich in der Software optimal zurecht.» Der Produktmanager bei Eplan fährt fort: «Die Navigation im Projekt gestaltet sich extrem einfach, und das Nutzer-Interface mit Ribbon-Technologie und Dark-Mode-Ansicht bringt Anwendern ein ganz neues Nutzererlebnis. Und einfach mehr Spass in der Projektierung.»

Multifunktionsleiste mit Ribbon-Technik: Schneller Zugriff auf häufige Aufgaben

Die praktische Multifunktionsleiste mit aktueller Ribbon-Technik passt sich der Anwendung flexibel an – beispielsweise beim Wechsel von 2D auf 3D. Zudem vereint sie verschiedene Menüs und Toolbars. «Nicht nur erfahrenen Nutzern erleichtert das neue Design die tägliche Arbeit. Auch Neueinsteiger können viel schneller die Software beherrschen, da einzelne Befehle jetzt viel schneller anzusteuern sind. Anwender haben ihre gewünschten Funktionen sofort im Blick, das beschleunigt die Projektierung», beschreibt Mulherrin. Zudem hat Eplan die Oberfläche sowohl für die 2D- als auch die 3D-Planung von Grund auf erneuert. Nicht zuletzt durch Unterstützung von Dark- und Light-Mode ist das Ergebnis eine moderne Anwendung mit optimiertem Look-and-feel.

Bildergalerie

Neuer 2D-Grafikkern: Starke Performance auch bei grossen Projekten

Bei der Erstellung von Schaltplänen, in der Vorplanung und im Kontext der Gebäudetechnik steigen die Anforderungen an leistungsfähige 2D-Grafiken. Zugleich wachsen die Datenmengen in erheblichem Umfang. Der Produktmanager freut sich: «Mit dem neuen 2D-Grafik-Modul bietet die Eplan Plattform 2022 in Sachen Performance schlagkräftige Argumente.» Beispielsweise der Import von DXF- oder DWG-Dateien wird in seiner Bearbeitung damit deutlich beschleunigt. Das steigert die Leistung bei der Visualisierung und Verarbeitung grosser Projekte. Zugleich wird der Detaillierungsgrad überschaubarer – das erhöht die Qualität der grafischen Darstellung. Gerade in grösseren Projekten, die häufig mehrere Hundert oder Tausend Schaltplanseiten beinhalten, zahlt sich dieser Fortschritt mit signifikanter Zeit­ersparnis aus.

Die neue zentrale Artikelverwaltung: Variantenmanagement inklusive

Artikeldaten gehören zu den wichtigsten Daten im Engineering. Gut definiert bringen sie wichtige Informationen für Vorplanung, Engineering und spätere Fertigungsphasen von Steuerungssystemen mit. Auch hier gilt: Die Vielfalt der Informationen (Bilder, 3D-Modelle, Bohr- und Anschlussdaten wie auch kaufmännische Informationen) steigt kontiniuierlich. Daher kommt der Verwaltung und Nutzung von Artikeln im Engineering eine besondere Bedeutung zu. Die neue zentrale Artikelverwaltung bietet durch ihre Objekt­orientierung Flexibilität bei der Anpassung von Artikeldaten. Durch das integrierte Variantenmanagement können Anwender alle Artikeleigenschaften mit der individuellen Variante abspeichern. Daraus lassen sich im Handumdrehen Artikel mit unterschiedlichen Makros versehen. Mulherrin ist überzeugt: «Mit der neuen zentralen Artikelverwaltung treffen wir bei unseren Anwendern ins Schwarze. Die Möglichkeiten zur Automatisierung steigen durch die Nutzung von Makros im Projekt. Und die hohe Flexibilität der neuen Artikelverwaltung kommt so auch den künftigen Anforderungen von Usern im Zuge einer immer stärkeren Digitalisierung zugute.» Zusätzliches Praxis-Plus: die Kombination mit Excel zur einfachen Bearbeitung externer Gerätedaten. Individuelle Artikel­eigenschaften lassen sich in Eplan frei konfigurieren – dieses Plus an Ergonomie, verbunden mit einem zeitgemässen Design, erleichtert zusätzlich den Einstieg in die Software.

Backstage-Ansicht: Guter Überblick auf Projektebene

Die neue Backstage-Ansicht dient zur Verwaltung von ganzen Projekten und Projektdaten. Hier können Anwender Projekte erstellen und drucken sowie Optionen einstellen. User können damit alle Aspekte eines Eplan-Projektes an einem zentralen Ort bearbeiten – beispielsweise auch DWG-Daten importieren oder SPS- bzw. Fertigungsdaten exportieren. Eine Liste der zuletzt verwendeten Projekte sorgt für guten Überblick, ebenso wie die logische Organisation aller projektbezogenen Befehle. Auch das Importieren, Exportieren oder Integrieren von API-Funktionen in die systemeigene Infrastruktur wird hier übersichtlich organisiert. Und die Projekteigenschaften haben Anwender damit ebenfalls im Blick.

Einfügezentrum: Schneller Zugriff auf Symbole, Makros und Geräte

Das neu integrierte Einfügezentrum vereint alle Funktionen zum Einfügen von Symbolen, Makros und Geräten inklusive grafischer Vorschau, die für die effiziente Erstellung von Schaltplänen benötigt werden. Dabei lassen sich häufig verwendete Komponenten als Favoriten markieren und für individuelle Arbeitsabläufe «taggen». Alle Funktionen zum Einfügen von Symbolen, Makros und Geräten können so gebündelt und Workflow-spezifisch genutzt werden. Nutzer erhalten damit einen schnellen Zugriff auf Komponenten, die sie in der Schaltplanerstellung regelmässig verwenden. Standardaufgaben werden damit noch fixer erledigt.

Engineering konsequent weitergedacht

Die neue Eplan Plattform 2022, die unter dem Motto «It’s in your hands» im Sommer gelauncht wird, weist weit mehr Neuerungen auf. Eine davon: die direkte Verbindung von On-Premise und Cloud. Mit Eplan eManage lassen sich Projekte der Eplan Plattform in die Cloud-Umgebung hochladen und dort teilen und verwalten. Die Free-Version ist bereits seit Mitte März verfügbar.

Aus Sicht des Produktmanagers besticht die neue Eplan Plattform 2022 mit inneren wie äusseren Werten. «Das Innere – sozusagen das Herzstück der Plattform – ist die neue Artikelverwaltung. Im Äusseren erwartet unsere User eine trendige neue Bedienoberfläche für intuitives Arbeiten, das einfacher ist als je zuvor», sagt Mulherrin. Das CAE-System macht somit umfassende Experten-Funktionalität besser zugänglich und leichter überschaubar. Fazit: Das Engineering der Zukunft wird im Sinne der Kundenanforderungen konsequent «weitergedacht».
