Genormte Aushebegriffe Aushebegriffe für 19-​Zoll-Baugruppenträger

Lesedauer: 1 min

Gesponsert von

Elma Electronic AG

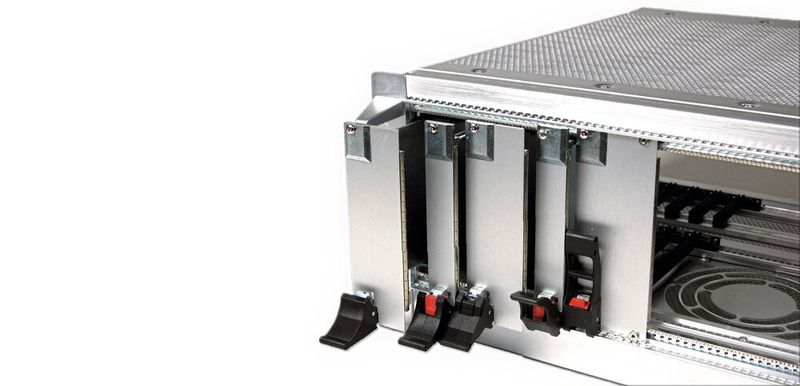

Egal welche Art von Standard erforderlich ist, Elma liefert Ejektor- und Kartengriffe gemäss Standards wie IEC, IEEE oder ATCA. Zusätzlich sind einfache verschraubte Griffe für Karten erhältlich.

(Bild: Elma Electronic AG)

19-Zoll-Einschubsysteme nach IEC 60297-3 werden in vielen professionellen Elektronik-Anwendungen eingesetzt. Baugruppen mit den typischen Europakartenformat in 160, 220 oder 280 mm Tiefe sind standardisiert. Um diese Karteneinschübe zu sichern, kommen genormte Aushebegriffe zum Einsatz. Diese unterscheiden je nach Anwendung gemäss den Standards IEEE, IEC oder ATCA.

Im Moment des Einschubs werden die Karten mit der Backplane (Bus) elektrisch verbunden. Deswegen kommt den Aushebegriffen eine hohe Bedeutung zu. Sie stellen sicher, dass eine Karte im Baugruppenträger richtig und sicher fixiert ist, nicht an einem falschen Ort eingesteckt wird, keine ESD-Schäden entstehen und die Platine mit deren Frontplatte mechanisch verbunden wird. In gewissen Systemen können die Karten sogar im laufenden Betrieb ausgetauscht (genannt «Hot Swap») werden. Die Absicht, eine Karte zu entfernen, muss in diesem Fall das System erkennen, bevor diese tatsächlich gezogen wird. Dazu sind die Aushebegriffe optional zusätzlich mit Endschaltern ausgerüstet. Die Endschalter melden schon bei Entriegelung der Karte dem System, dass möglicherweise diese herausgezogen wird – so setzt das System die Karte in einen siche­ren Zustand.

So klein dieser Griff auch ist, so vielfältig sind dessen Funktionen.
