EtherCAT-Klemmen Hochkompakte EtherCAT-Klemmen

Redakteur: Andreas Leu

Die neuen EtherCAT-Klemmen der Serie ELX ermöglichen mit ihren eigensicheren Ein-/Ausgängen in hochkompakter Bauform den direkten Anschluss von Feldgeräten in Ex-Zone 0, 1 und 2.

Firmen zum Thema

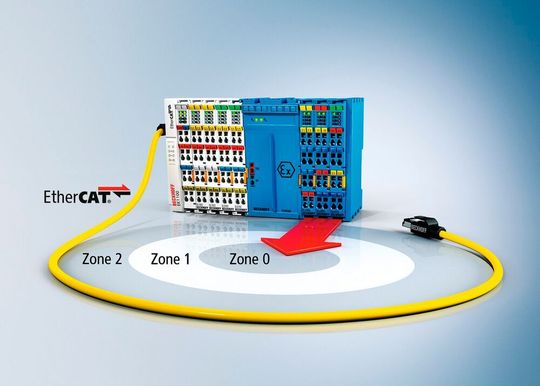

Prozesstechnik und Automation, kombiniert in einem System: Die EtherCAT-­Klemmen der Serie ELX verfügen über eigen­sichere Ein-/Ausgänge und erlauben so den direkten Anschluss von Feldgeräten bis in Ex-Zone 0/20.
Prozesstechnik und Automation, kombiniert in einem System: Die EtherCAT-­Klemmen der Serie ELX verfügen über eigen­sichere Ein-/Ausgänge und erlauben so den direkten Anschluss von Feldgeräten bis in Ex-Zone 0/20.
(Bild: Beckhoff)

Beckhoff bietet eine systemintegrierte Lösung für den Explosionsschutz — mit einem umfassenden Ex-Komponenten-Portfolio für barrierefreie Konzepte bis in Zone 0/20. Hierzu zählen neben den EtherCAT-Klemmen der Serie ELX mit eigensicheren Schnittstellen u. a. die ebenfalls neuen, für den Einsatz in Ex-Zone 2/22 geeigneten Control-Panel und Panel-PCs der Serie CPX sowie die Steuerungs-Software TwinCAT mit zahlreichen spezifischen Prozesstechnik-Interfaces.

Platzbedarf im Schaltschrank um bis zu 50 % reduziert

Die EtherCAT-Klemmen der Serie ELX erweitern das umfassende EtherCAT-Klemmensystem mit über 100 unterschiedlichen Signaltypen um I/Os für den Explosionsschutz. Die Kombination aus hochkompaktem I/O-Modul und integrierter Trennbarriere liefert als Ergebnis eine äusserst schmal bauende EtherCAT-Klemme für den Anschluss eigensicherer Feldgeräte, die den Platzbedarf im Schaltschrank um bis zu 50 % reduziert. Dies bringt insbesondere im Ex-Bereich – mit den meist engen Platzverhältnissen und der aufwendigen, teuren Gehäusetechnik – Vorteile mit sich. Der Verzicht auf zwischengeschaltete, separate Barrieren führt ausserdem zu einem deutlich verringerten Installationsaufwand.

Alle Vorteile der ultraschnellen EtherCAT-Technologie

Die ELX-Serie erfüllt mit der anstehenden Zertifizierung gemäss ATEX und IECEx alle branchenspezifischen Richtlinien für den Explosionsschutz und ist weltweit in nahezu allen Märkten einsetzbar. Dabei stehen im 12-mm-Gehäuse bis zu 4 und im 24-mm-Gehäuse bis zu 8 eigensichere Eingänge zur Verfügung.

Die Anwender im Ex-Bereich profitieren mit den neuen ELX-Klemmen von allen Vorteilen der ultraschnellen und komfortablen EtherCAT-Technologie. Hierzu gehört u. a. die «Time Stamp»-Funktionalität, die eine hohe Messqualität und eine hochgenaue Synchronisierung — auch in weitläufigen prozesstechnischen Anlagen − sicherstellt. Darüber hinaus ermöglicht das EtherCAT-Diagnosekonzept mit 100-MBit-­Datenrate sowie durchgängiger, lückenloser Diagnose die schnelle Fehleridentifizierung. Auf diese Weise lässt sich die Anlagenstillstandzeit minimieren, die Wartung vereinfachen und die Verfügbarkeit erhöhen.

beckhoff.ch
