High-Power-Versorgungsmodul für Antriebsregler Für noch mehr Dynamik

Quelle: Pressemitteilung

Anbieter zum Thema

Der SI6 von Stöber ist ein Antriebsregler in Anreihtechnik, der sich unter anderem für hocheffiziente Multiachsanwendungen eignet. Neu ist nun das dezentrale Versorgungsmodul PS6 High Power: Mit nur einer dieser Einheiten lassen sich mehrere Antriebsregler versorgen.

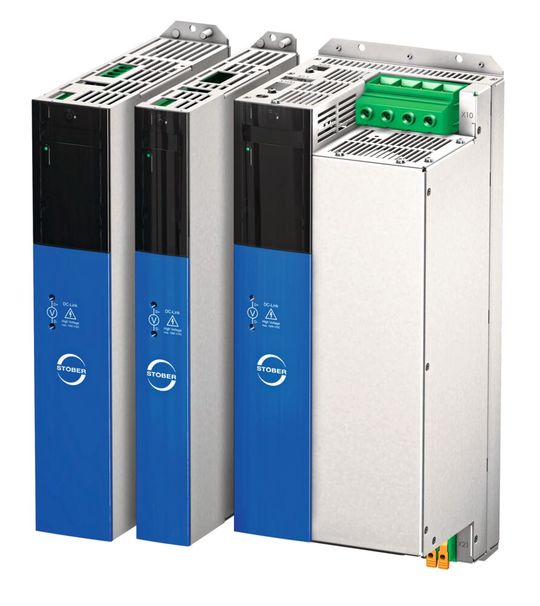

Die PS6-Produktfamilie PS6A34, PSDA24 und PS6A44. Ganz rechts: der neue PS6 High Power.
Die PS6-Produktfamilie PS6A34, PSDA24 und PS6A44. Ganz rechts: der neue PS6 High Power.
(Bild: Stöber)

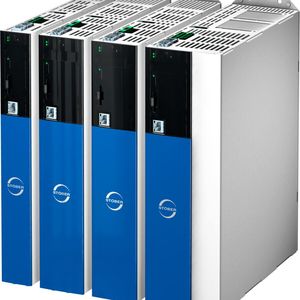

Der 45 mm schmale Antriebsregler SI6 aus der Generation 6 ist eine hochdynamische Antriebskomponente, die auch bei anspruchsvollen Bewegungen unbemerkt und zuverlässig im Hintergrund arbeitet. Integriert sind die Funktionen STO (Safe Torque Off) und SS1 (Safe Stopp 1). In der Baureihe SI6 sind diese nach EN 13849-1 für PL e, Kat. 4 zertifiziert und lassen sich ohne produktionsunterbrechende Funktionstests nutzen. Ein einzelner Antriebsregler kann bis zu zwei Achsen regeln. Durch eine Aneinanderreihung mehrerer Regler lässt sich die Anzahl der anzusteuernden Achsen frei skalieren. Die einzelnen Geräte werden über Quick-DC-Link-Module sehr schnell und einfach miteinander und mit ihrem zentralen Versorgungsmodul PS6 verbunden. Als Einzel- oder Doppelachsregler ist er mit einem Ausgangsnennstrom bis 50 Ampere erhältlich. Die hochdynamische Baureihe erreicht kurze Ausregelzeiten bei schnellen Sollwert­änderungen und Lastsprüngen.

Doch bei besonders dynamischen Anwendungen, die eine sehr hohe Leistung benötigen, ist mit steigender Anzahl an Achsen auch eine entsprechende Versorgungsleistung erforderlich. Deshalb hat Stöber die dezentrale Versorgungseinheit PS6 High Power auf den Markt gebracht: Der Konstrukteur kann mit nur einem Versorgungsmodul auch mehrere Achsen mit grösserer Leistung versorgen. Der Nennstrom beträgt 95 A, die Leistung an den Achsen 50 KW. Für Prozesse mit hohem Anlaufmoment und dynamischen Rampen stehen 150 Prozent Überlast für fünf Sekunden oder 120 Prozent für 30 Sekunden zur Verfügung. PS6 High Power rundet damit die Anreihtechnik nach oben ab, eine Parallelschaltung der Versorgungsmodule ist nicht erforderlich.

Bildergalerie

Hohe Dynamik im System

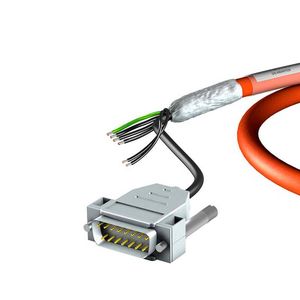

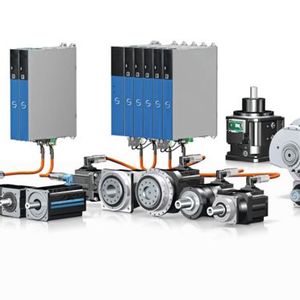

Mit dem Antriebsregler SI6 in Kombination mit dem Versorgungsmodul lassen sich etwa die Synchron-Servomotoren des Typs EZ ansteuern. Die neue One Cable Solution (OCS) verbindet Motor und Regler bis zu einer Länge von 100 Metern zuverlässig. Damit ist nur ein einziges Hybridkabel für die gleichzeitige Übertragung der elektrischen Leistung und der Encoder-Daten nötig – eine Aufgabe, die in der Regel zwei Kabel übernehmen. Das Besondere: Ohne teure und raumeinnehmende Drossel überträgt es sogar störungsfrei Signale bis zu 50 Meter. Stöber hat dieses Hybridkabel gemeinsam mit Heidenhain entwickelt. Folglich setzt Stöber bei der Encoder-Schnittstelle auf deren Protokoll Heidenhain EnDat 3. Diese Ein-Kabel-Lösung ist speziell für hochdynamische Anwendungsfälle in Schleppketten optimiert und eignet sich für Anwendungen, bei denen wenig Platz vorhanden ist. Der Anwender erhält von Stöber somit ein komplettes und hochdynamisches System aus Motor, Kabel und Antriebsregler – inklusive eines leistungsstarken Versorgungsmoduls.

(ID:48096258)
